18 | Установка прибора RU
6 720 616 231 (2008/05)
5.2 Приборы BWC
Отдельный расширительный бак
Выбирайте расширительный бак по DIN 4807.

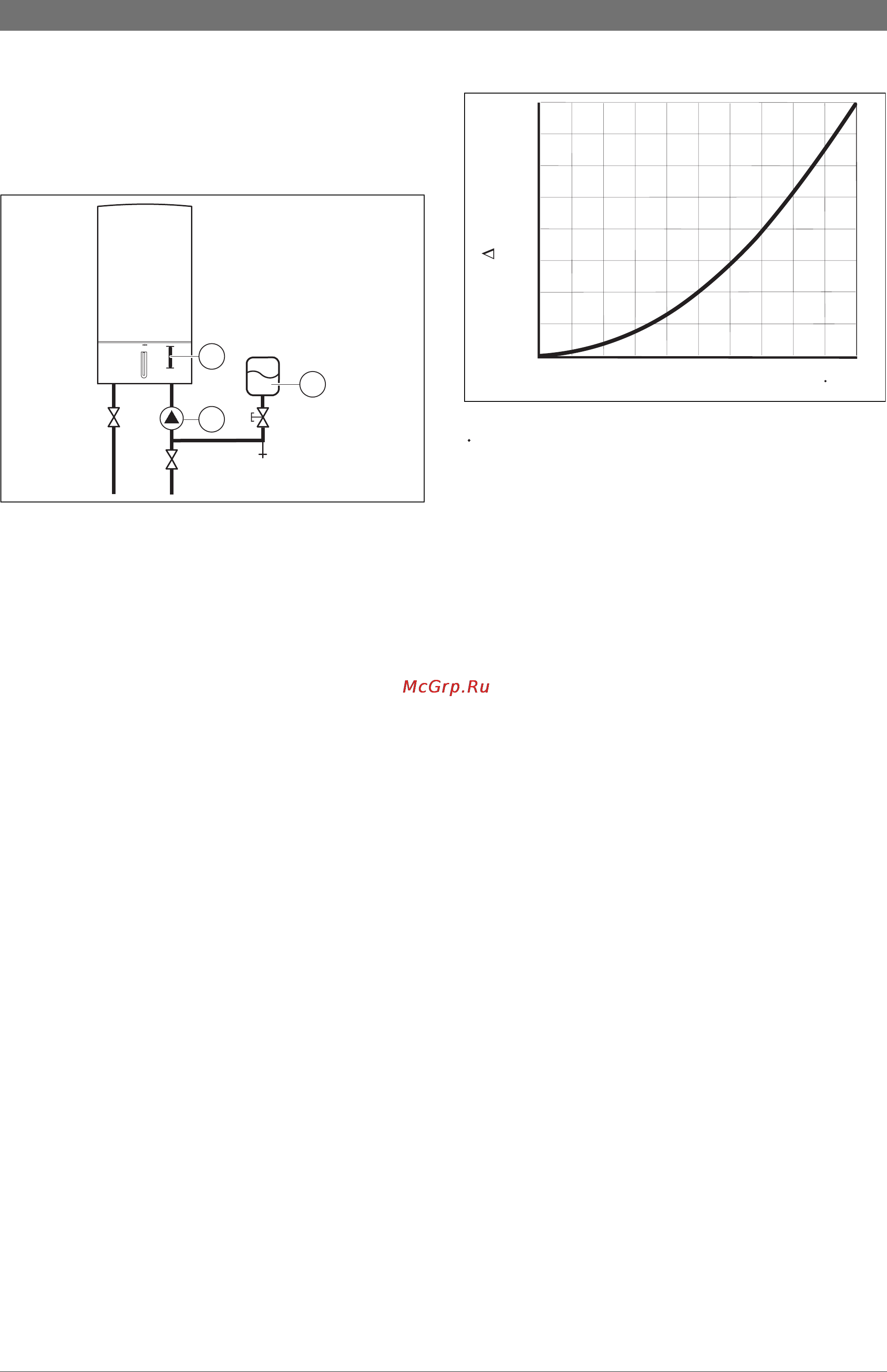

Рис 5 Пример гидравлической обвязки
1 Положение для монтажа отопительного насоса,
дополнительные принадлежности № 1146 или 1147
2 Расширительный бак (отдельный)
3 Отопительный насос (отдельный)
Отопительный насос
Для встраивания в прибор имеется электронный
отопительный насос, дополнительные принадлежности
№ 1146 или трехступенчатый отопительный насос,
дополнительные принадлежности № 1147.
Отдельный отопительный насос может быть
установлен в обратную линию перед прибором,
Æ рис. 5.
Если отопительный насос устанавливается в
подающую линию после прибора, то необходимо
поддерживать минимальное рабочее давление
1,5 бар.
Мы рекомендуем встраивать насос в прибор или в
обратную линию перед ним.
Рис 6
Расход циркулирующей воды
Δ
p
Потеря давления
5.3 Выбор места монтажа
Требования к помещению для монтажа
Соблюдать положения инструкции DVGW-TRGI, а для
приборов, работающих на сжиженном газе –
положения инструкции TRF в их соответствующей
последней редакции.
B Соблюдать местные государственные предписания.
B Соблюдать минимальные монтажные размеры,
приведенные в инструкциях по монтажу
принадлежностей для отвода дымовых газов.
Воздух для горения газа
Чтобы предотвратить коррозию, воздух для горения
газа не должен содержать агрессивных веществ.
Галогенуглеводороды, содержащие соединения хлора
или фтора, способствуют коррозии. Они могут
содержаться, например, в растворителях, красителях,
клеях, аэрозольных распылителях и бытовых моющих
средствах.
Температура поверхности
Максимальная температура поверхности прибора не
превышает 85°C. Поэтому согласно инструкций TRGI и
TRF особые меры защиты, предусмотренные для
горючих строительных материалов и встроенной
мебели, в данном случае не требуются. В местных
государственных предписаниях могут содержаться
иные требования.
Установки на сжиженном газе ниже уровня земли
Прибор соответствует требованиям TRF 1996, раздел
7.7 при установке ниже уровня земли. Мы
рекомендуем устанавливать отдельный
электромагнитный клапан, подключение к IUM 1.
Благодаря этому сжиженный газ будет подаваться
только при запросе на тепло.
6 720 615 065-11.1O
1
2
3
200 400 600 800
1200
1400
1000
1600
0
(mbar)
(l/h)
1800 2000
200
300
0
100
p
6 720 615 886-15.1O
250
150
50
400
350
V
V
