40 | Индивидуальная настройка RU
6 720 616 231 (2008/05)

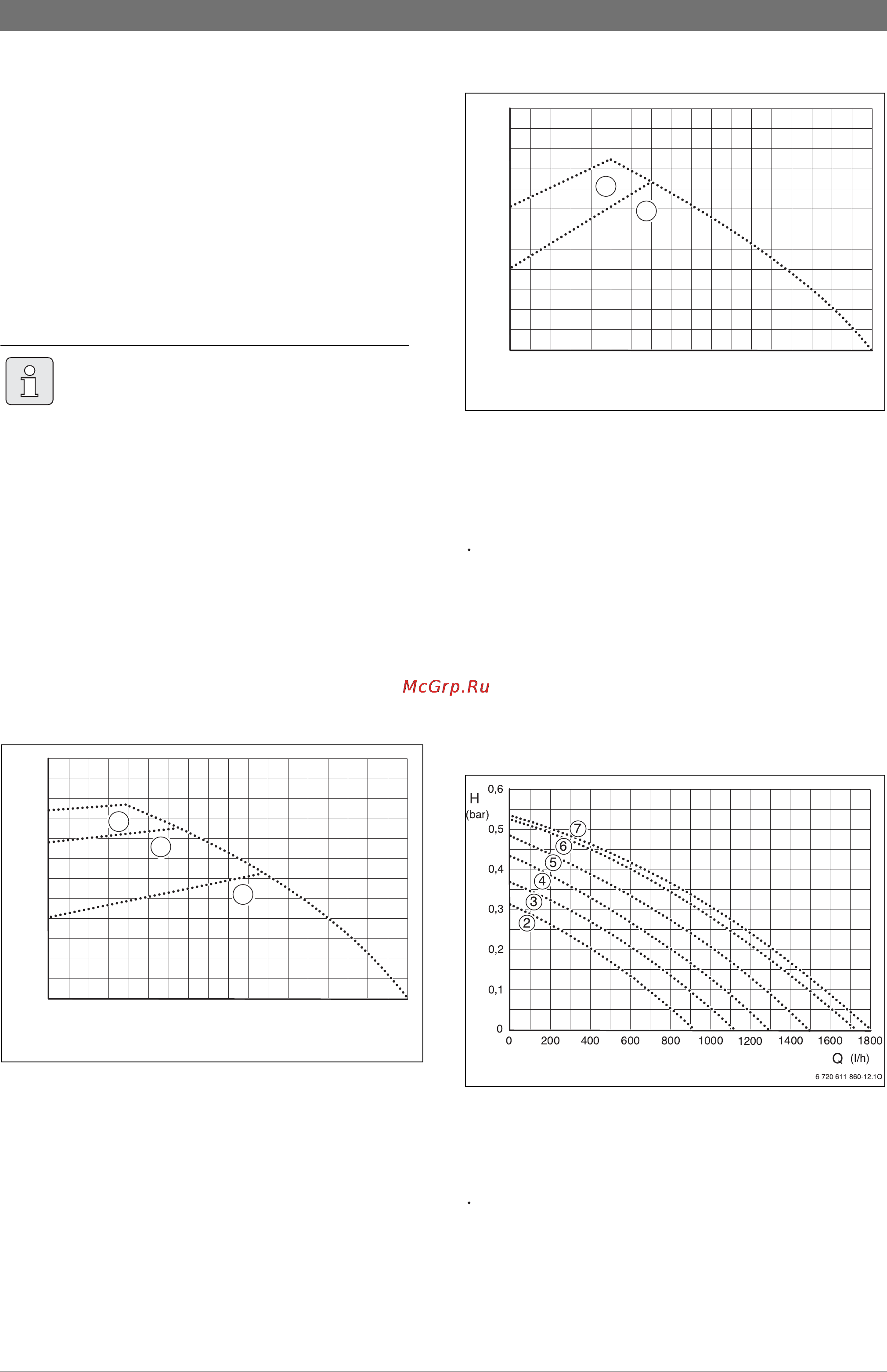

8.1.4 Поле характеристики насоса
(сервисная функция 1.C)
Поле характеристики насоса задает регулирование
отопительного насоса. При этом отопительный насос
включается так, что придерживается выбранного поля
его характеристик.
Изменение поля характеристик целесообразно в том
случае, если может быть уменьшена высота подачи с
обеспечением требуемого количества
циркулирующей воды.
В качестве поля характеристики насоса можно
выбрать:
• 0 настраиваемая характеристика насоса, сервисная
функция 1.d (Æ глава 8.1.5)
• 1 Высокое постоянное давление
• 2 Среднее постоянное давление
• 3 Низкое постоянное давление
• 4 Высокое пропорциональное давление
• 5 Низкое пропорциональное давление
Основной настройкой является 4
Рис 47 Постоянное давление
Рис 48 Пропорциональное давление
Пояснения к рис. 47 - 48:
1-5 Поле характеристики насоса
....... Приборы с электронным отопительным насосом,
принадлежность № 1146
H Остаточная высота напора
Расход циркулирующей воды
8.1.5 Характеристика насоса
(сервисная функция 1.d)
Эта сервисная функция соответствует переключателю
скорости вращения двигателя насоса и активна только
в том случае, если выбрано поле характеристики
насоса 0 (сервисная функция 1.C).
Основной настройкой является 7
Рис 49 Характеристики насоса
2-7 Характеристики насоса
....... Приборы с электронным отопительным насосом,
принадлежность № 1146
H Остаточная высота напора
Расход циркулирующей воды
Для максимальной экономии энергии и
снижения шума от движения потока
выбирайте характеристику,
расположенную ниже.
200 400 600 800
1200
14001000 1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
1800
6 720 611 860-10.1O
1
2
3
200 400 600 800
1200
14001000 1600
0
0,6
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
1800
6 720 611 860-11.1O
4
5
V
