Установка прибора | 19RU
6 720 616 231 (2008/05)
5.4 Предварительный монтаж
трубопроводов
B Закрепите на стене монтажный шаблон,
находящийся в технической документации, при
этом боковые расстояния до препятствий должны
быть не менее 100 мм (Æ стр. 9).
B Сделатйте по шаблону отверстия для прибора и
монтажной панели.

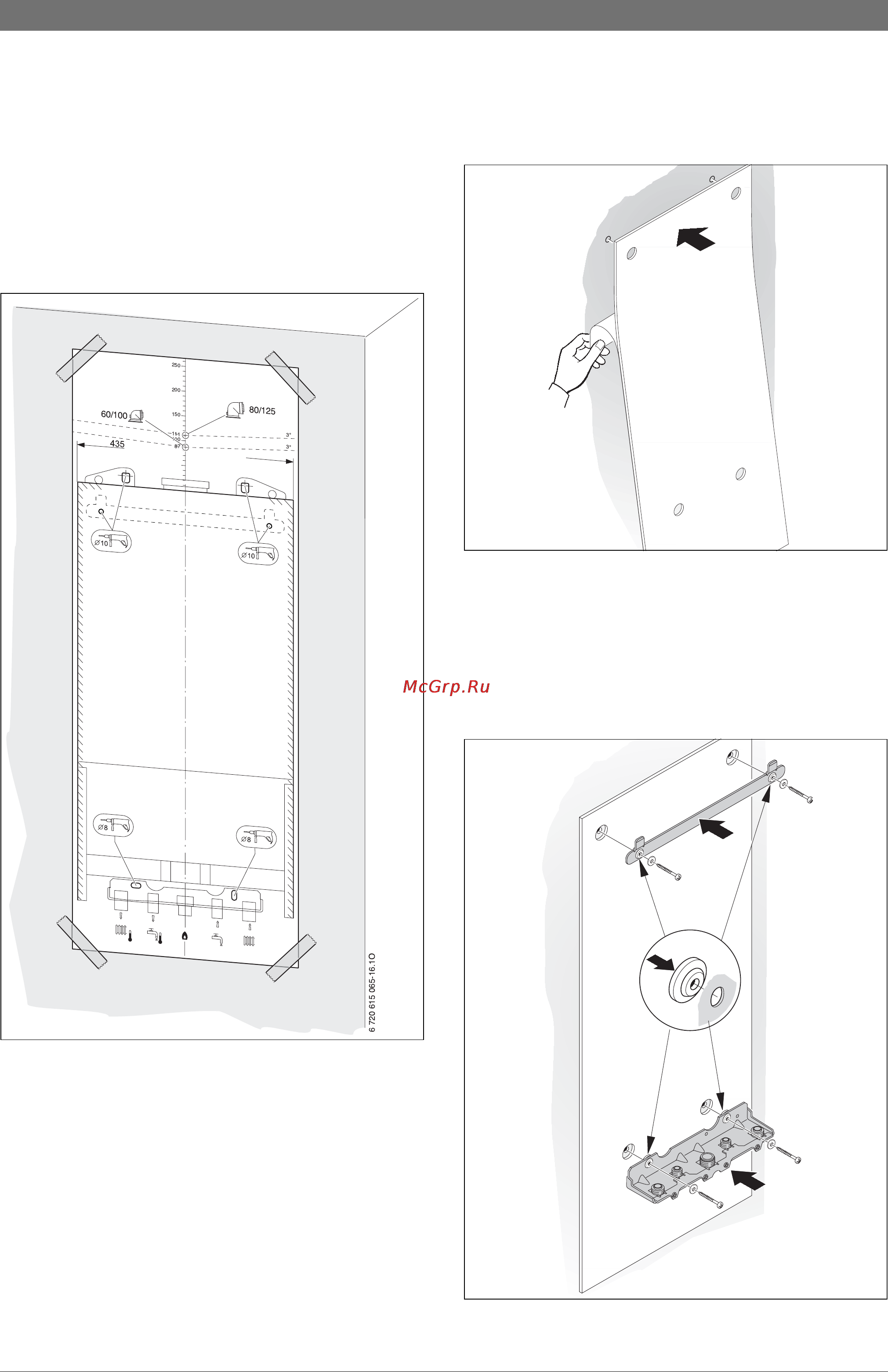

Рис 7 Монтажный шаблон
B Снять монтажный шаблон.
B Снимите пленку со звукоизолирующей подкладки и
наклейте ее на стену. Нижняя часть
звукоизолирующей подкладки не потребуется.
Рис 8
B Вставьте в отверстия резиновые амортизирующие
втулки для настенного крепления монтажной панели
и планки для подвешивания.
B Смонтируйте монтажную панель (дополнительные
принадлежности) и планку для подвешивания,
используя прилагаемый крепежный материал.
1.
2.
6 720 612 664-08.1R
3.
1.
2.
6 720 612 664-10.1R
