Переоборудование на другой вид газа | 47RU
6 720 616 231 (2008/05)

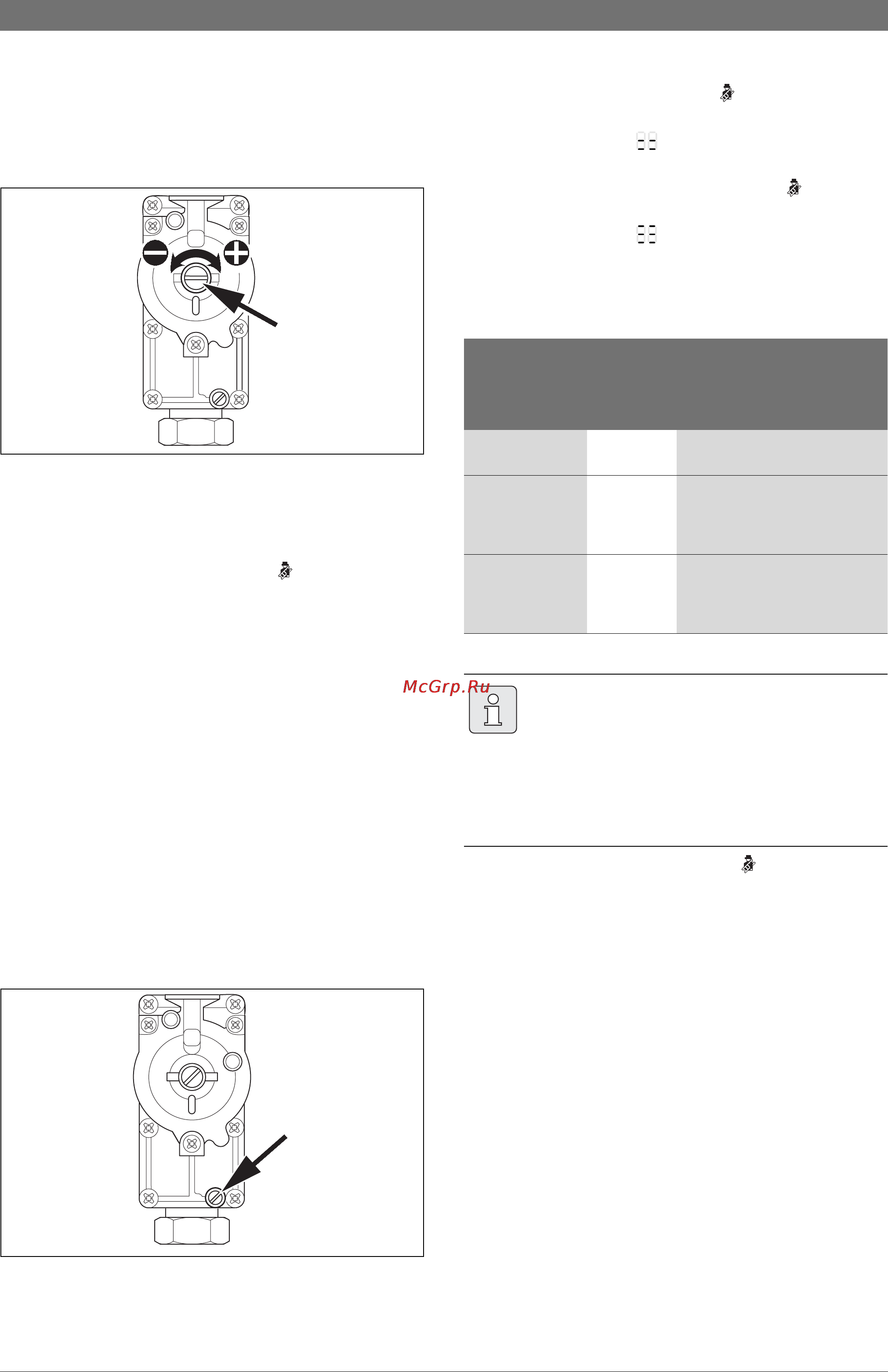

B Удалить пломбу с регулировочного винта газовой
арматуры и настроить содержание CO
2
или O
2
для
минимальной номинальной
теплопроизводительности.
Рис 53
B Снова проверить настройку при максимальном и
минимальном значении тепловой мощности и при
необходимости отрегулировать.
B Нажимать кнопку с трубочистом столько раз,
пока она не погаснет.
На дисплее снова будет отображена температура
подаваемой воды.
B Внести значения CO
2
или O
2
в протокол ввода в
эксплуатацию.
B Вынуть щуп из измерительного штуцера и
установить заглушку.
B Опломбировать газовую арматуру и дроссельную
газовую заслонку.
B Снять наклейку для настройки ЕЕ.
9.3 Проверка сетевого давления газа
B Выключить прибор и закрыть газовый кран.
B Отвернуть винт на штуцере для измерения
присоединительного давления истечения газа и
подключить манометр.
Рис 54
B Открыть газовый кран и включить прибор.
B Нажать кнопку с трубочистом до ее загорания.
На дисплее попеременно появляется температура
подающей линии и = максимальная заданная
отопительная мощность.
B Коротко нажать кнопку с трубочистом .
Дисплей попеременно показывает температуру
подающей линии и = максимальную
номинальную теплопроизводительность.
B Требуемое давление подаваемого газа проверить
по таблице.
B Нажимать кнопку с трубочистом столько раз,
пока она не погаснет.
На дисплее снова будет отображена температура
подаваемой воды.
B Выключить прибор, закрыть газовый кран,
отсоединить манометр и завернуть винт.
B Установить облицовку на прежнее место.
6 720 612 659-39.1R
6 720 612 659-40.1R
Вид газа
Номиналь
ное
давление
[мбар]
Допустимый диапазон
давления при макс.
номинальной тепловой
мощности [мбар]
Природный
газ H (23)
13
10,5 - 16
Сжиженный
газ
(пропан)
37
25 - 45
Сжиженный
газ
(бутан)
29
(28 - 30)
25 - 35
Таб. 15
При сетевом давлении ниже или выше
указанных значений вводить в действие
прибор запрещается. Определить причину
и устранить неисправность. Если это
невозможно, то перекрыть подачу газа в
прибор и уведомить предприятие по
газоснабжению.
