Bosch CONDENS 7000 W [52/64] Gas gaz
![Bosch CONDENS 7000 W [52/64] Gas gaz](/views2/1072958/page52/bg34.png)

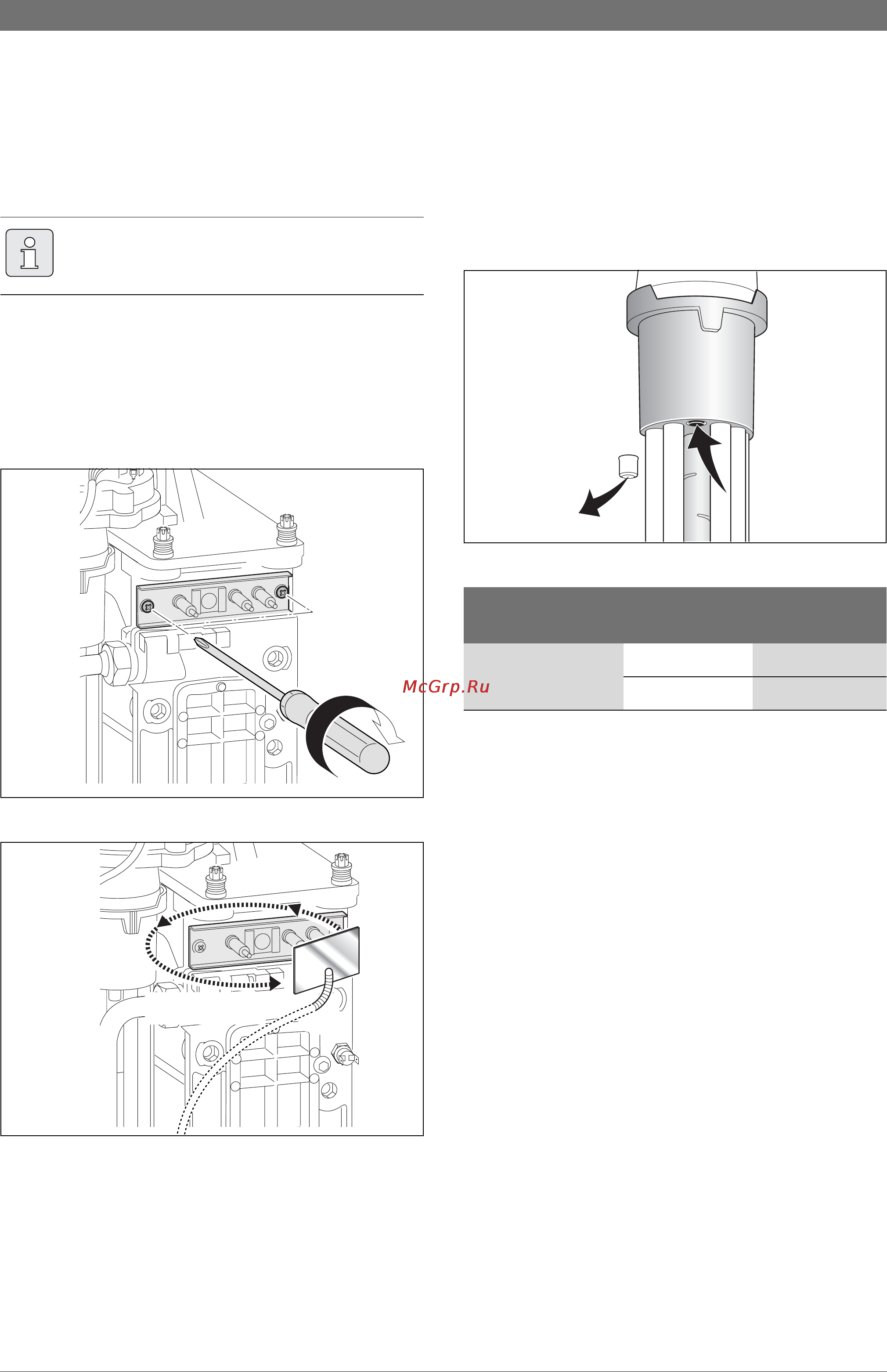

52 | Проверка/техобслуживание RU
6 720 616 231 (2008/05)
12.1 Описание различных рабочих шагов
12.1.1 Вызов последней сохранённой ошибки
(сервисная функция 6.A)
B Выбрать сервисную функцию 6.A (Æ рис. 37).
12.1.2 Проверка электродов
B Снять комплект электродов (Æ стр. 10) с
уплотнением, проверить их загрязнение, при
необходимости очистить или заменить.
B Установить комплект электродов и проверить
герметичность.
Рис 57
Рис 58
12.1.3 Проверка и очистка блока отопления
Для чистки теплообменника применяйте щетку
(принадлежность № 1060) и чистящий нож
(принадлежность № 1061).
B Проверить давление управления на смесительном
устройстве при максимальной номинальной
теплопроизводительности.
Рис 59
Если требуется чистка:
B Снять крышку люка для чистки (Æ стр. 10) и удалите
возможно находящийся под ней лист.
Перечень неполадок приведен на стр. 58.
3+1 Nm
360°
Gas/Gaz?
Прибор
Давление
управления
Чистка?
BWC 42 ≥ 6,0 мбар Нет
< 6,0 мбар
Да
Таб. 16
1 .
2 .
6 7 2 0 6 1 0 3 3 2 - 6 9 . 2 R
