30 | Электрические соединения RU
6 720 616 231 (2008/05)
6.4.5 Подключение отдельного загрузочного
насоса бойлера или 3-ходового клапана (с
пружинным возвратом) для загрузки
бойлера (переменный ток 230 В, макс.
200 Вт)

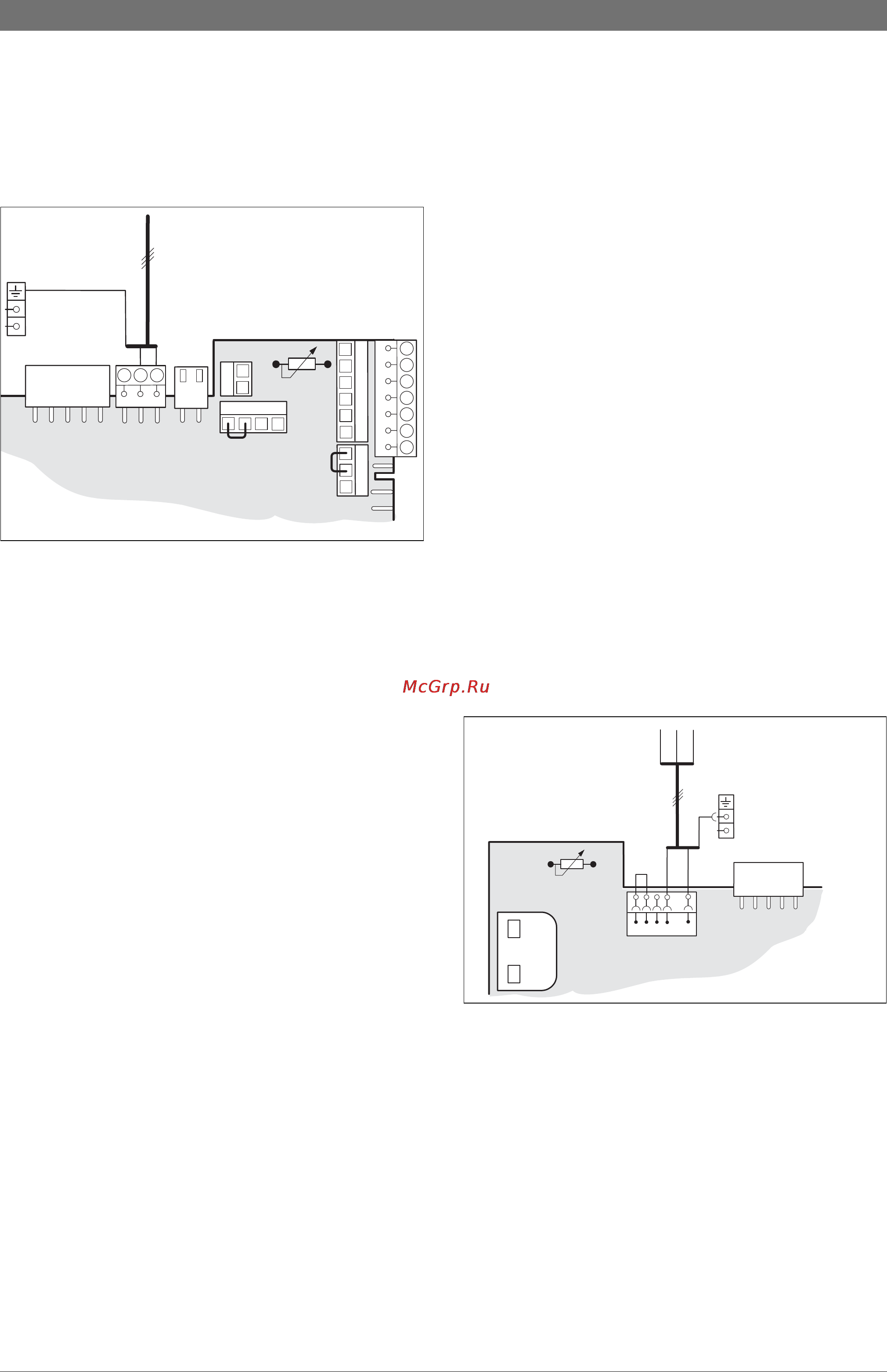

Рис 33
B Смонтировать 3-ходовой клапан таким образом,
чтобы при отсутствии тока питания контур бойлера
был открыт.
B Установить режим работы насоса в соответствии с
сервисной функцией 1.F, Æ стр. 41.
6.5 Замена кабеля сетевого питания
• Для защиты от струй воды (IP) кабели проводить
всегда сквозь кабельный ввод с отверстием,
соответствующим поперечному сечению кабеля.
• Можно использовать следующие типы кабелей:
– NYM-I 3 x 1,5 мм
2
– HO5VV-F 3 x 0,75 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701)
– HO5VV-F 3 x 1,0 мм
2
(не использовать в
непосредственной близости от ванны или душа;
зоны 1 и 2 согласно VDE 0100, часть 701).
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Провести кабель через фиксатор для разгрузки от
натяжения и подключить следующим образом:
– Клеммная колодка ST10, клемма L (красная или
коричневая жила)
– Клеммная колодка ST10, клемма N (голубая жила)
– Соединение с заземляющей шиной (зеленая или
желто-зеленая жила)
B Закрепить кабель электропитания на фиксаторе для
разгрузки от напряжения.
Жила для подключения к заземляющей шине должна
еще провисать, когда все другие уже натянуты.
Рис 34 Клеммная колодка для подачи питания ST10
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-15.2R
L
N
Ls
NsLR
6 720 612 664-19.1R
