22 | Установка прибора RU
6 720 616 231 (2008/05)
Подключение газоотводной арматуры
B Монтировать газоотводную арматуру и закрепить
ее прилагаемыми винтами.

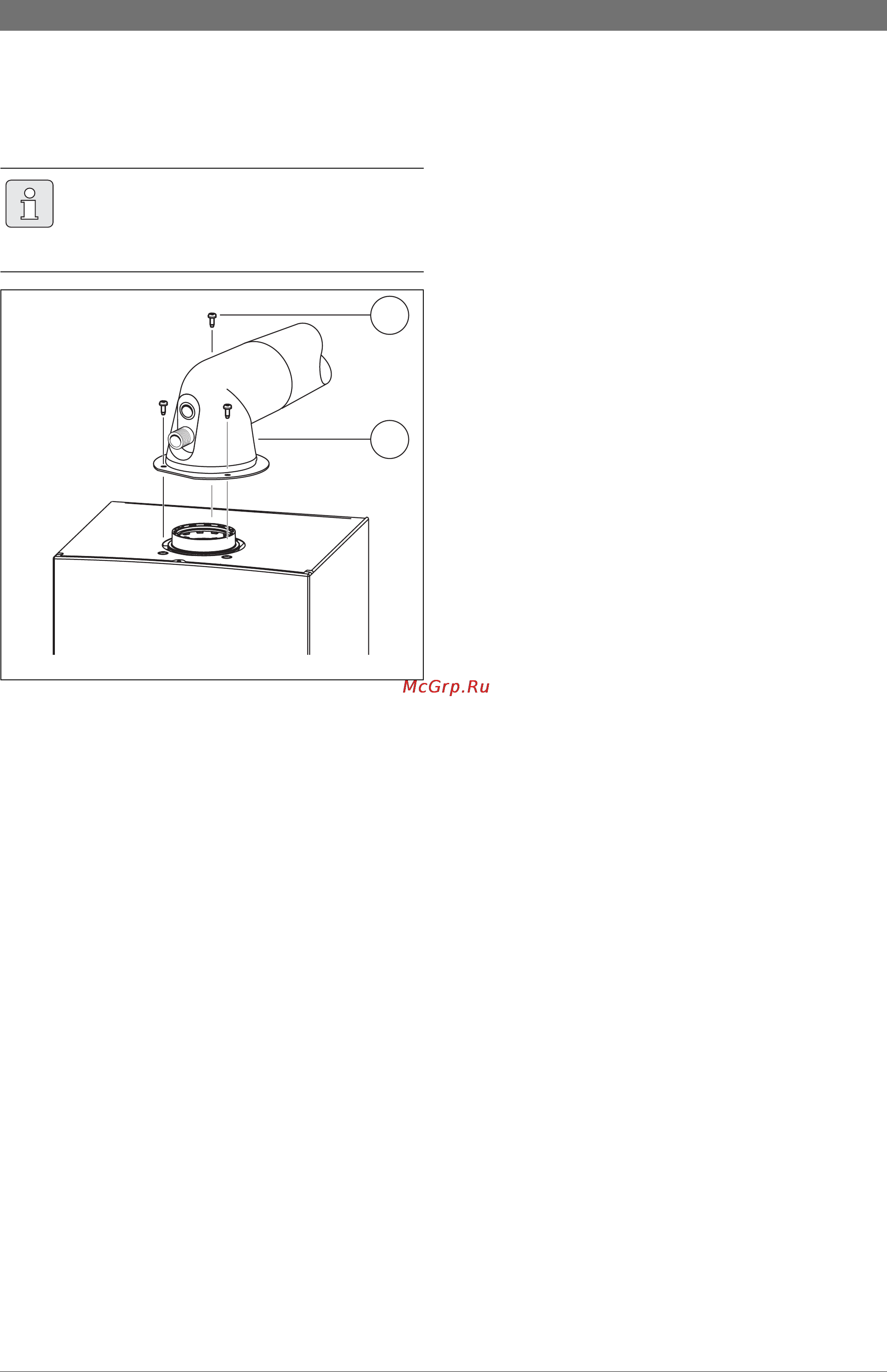

Рис 13 Монтаж системы отвода продуктов сгорания
1 Принадлежность для отвода дымовых газов/адаптер
2 Винты
B Проверьте герметичность тракта дымовых газов
(Æ глава 10.2).
5.6 Проверка подключений
Подача воды
B Откройте краны на подающей и обратной линиях и
заполните систему отопления.
B Проверьте герметичность в местах соединений
(максимальное контрольное давление 2,5 бар по
манометру).
Газопровод
B Закройте газовый кран для защиты газовой
арматуры от повреждения высоким давленим.
B Проверьте герметичность в местах соединений
(максимальное контрольное давление 150 мбар).
B Выполнить сброс давления.
Более подробная информация по монтажу
приведена в соответствующей инструкции
по монтажу системы отвода продуктов
сгорания.
6 720 615 886-22.1O
1
2
