26 | Электрические соединения RU
6 720 616 231 (2008/05)
6.3.1 Подключение регулятора отопления или
дистанционного управления
Прибор можно эксплуатировать только с регулятором
Bosch.
Регуляторы отопления FW 100 и FW 200 могут быть
также встроены непосредственно спереди в
Heatronic 3.
Установку и электрическое подключение см. в
соответствующей инструкции по монтажу.
Подключение регулятора 230-В-on/off
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного прибора) и не должен
иметь собственного заземления.
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом подключить
регулятор к ST10:
– L к L
S
– S к L
R
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.

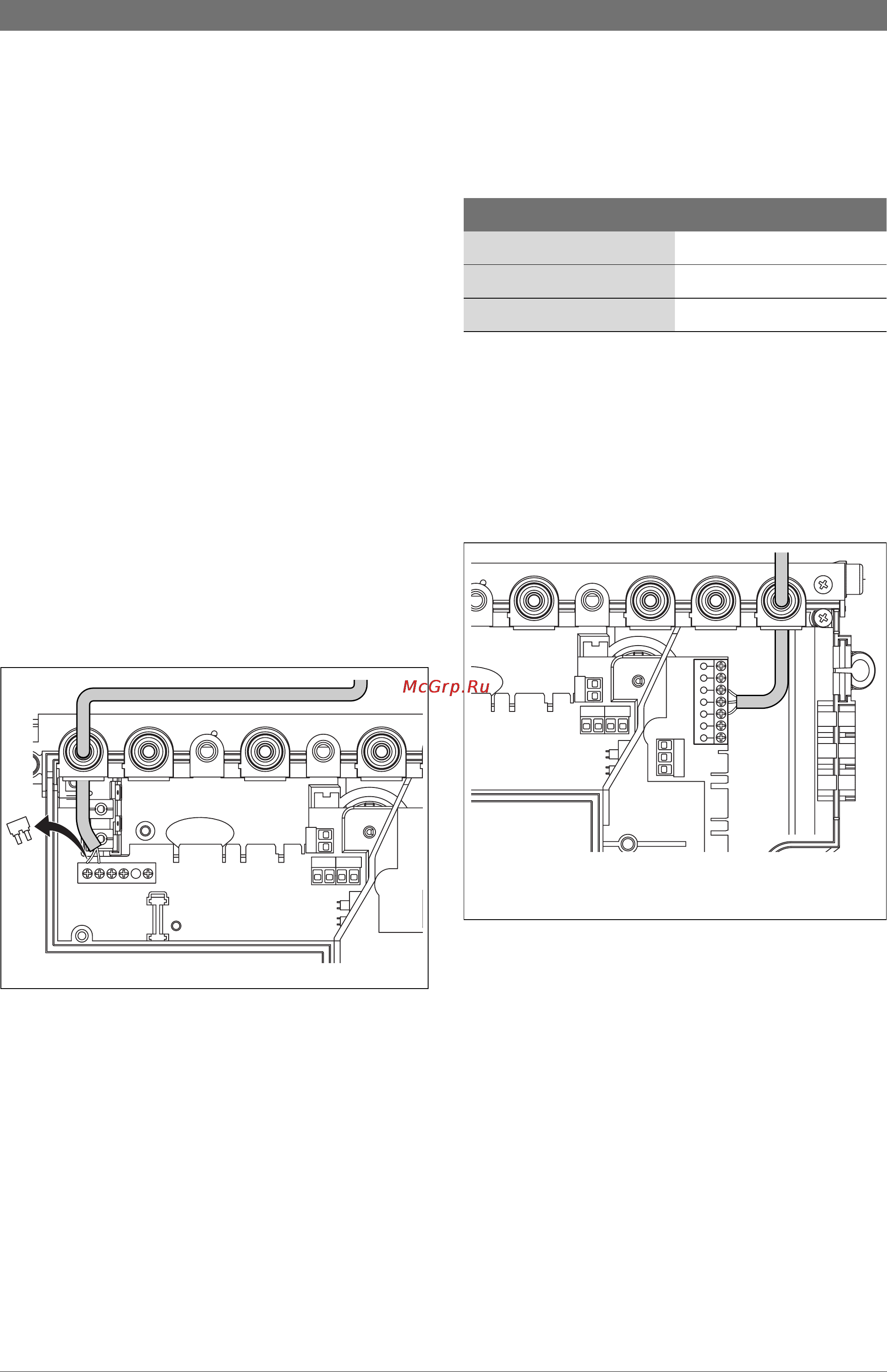

Рис 22 Подключение (230 В AC, снять перемычку
между L
S
и L
R
)
Подключение регулятора комнатной температуры
TR 100/TR 200
B Использовать провода следующего поперечного
сечения:
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Кабель подключения провести через деталь
разгрузки от натяжения и подключить на ST19 к
клеммам 1, 2 и 4.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 23 Подключение 24 В регулятора
6 720 612 897-03.1O
L
R
L
S
ST10
Длина провода Поперечное сечение
≤ 20 м 0,75 - 1,5 мм
2
≤ 30 м 1,0 - 1,5 мм
2
> 30 м 1,5 мм
2
Таб. 8
ST19
6 720 613 085-13.1O
1
4
2
