Проверка/техобслуживание | 55RU
6 720 616 231 (2008/05)

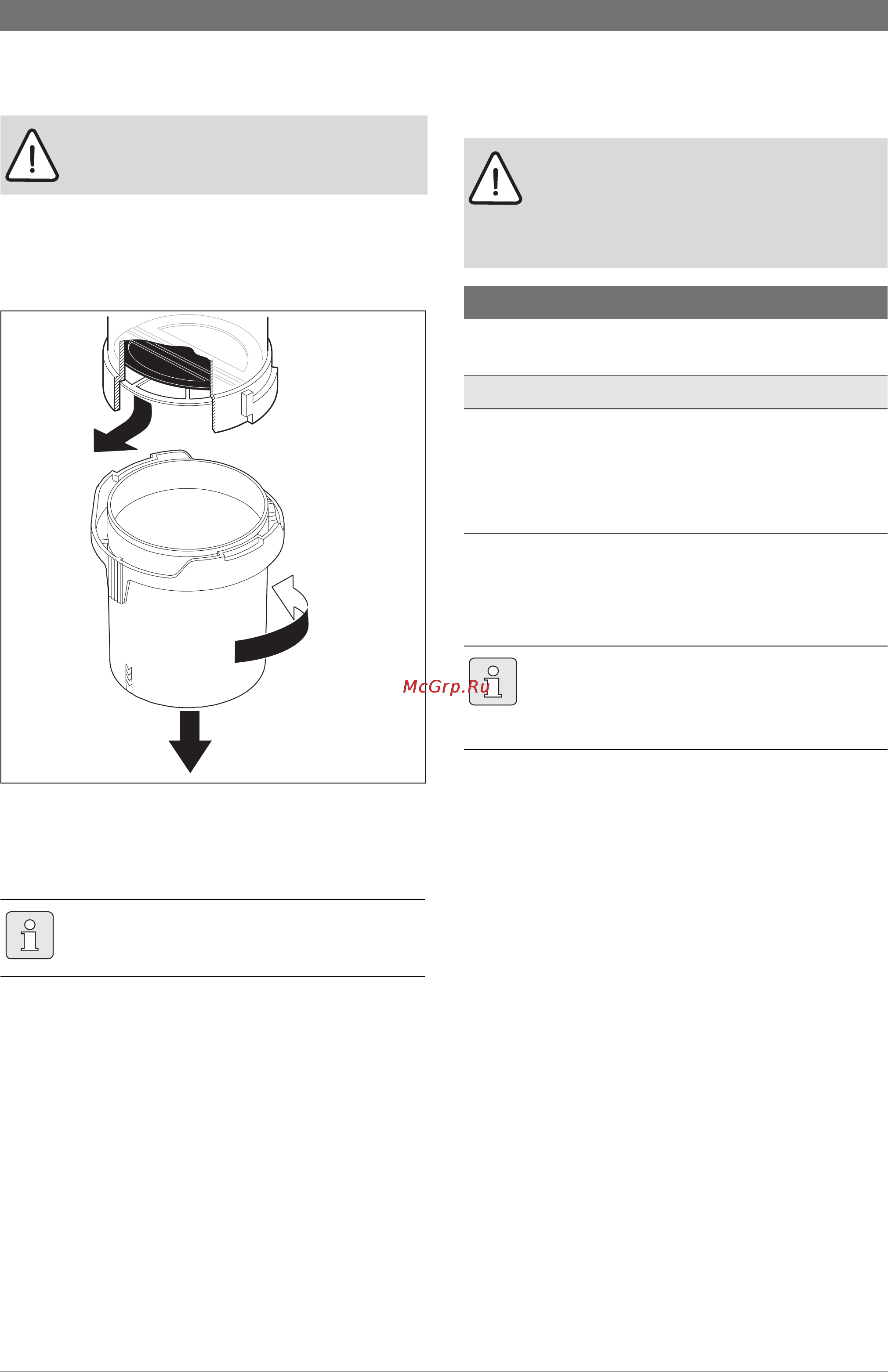

12.1.6 Мембрана в смесительном устройстве
B Открыть смесительное устройство.
B Осторожно вынуть мембрану из всасывающего
патрубка вентилятора и проверить наличие
загрязнений и царапин.
Рис 68
B Осторожно вставить мембрану во всасывающий
патрубок вентилятора, соблюдая правильность ее
расположения.
B Закрыть смесительное устройство.
12.1.7 Проверка расширительного бака
Согласно требованиям DIN 4807, часть 2, пункт 3.5
необходима ежегодная проверка расширительного
бака.
B Сбросить давление в приборе.
B При необходимости установить предварительное
давление в расширительном баке в соответствии со
статической высотой системы отопления.
12.1.8 Регулировка давления наполнения системы
отопления
B Если стрелка указателя стоит ниже 1 бар (при
холодной системе): долить воду, пока стрелка
индикатора снова не покажет 1 - 2 бар.
B Если давление не поддерживается: проверить
расширительный бак и систему отопления на
герметичность.
12.1.9 Проверка электропроводки
B Проверить электропроводку на отсутствие
механических повреждений и заменить дефектные
кабели.
ОCTOPOЖНО: При разборке и монтаже не
повредите мембрану!
Клапаны мембраны должны открываться
вверх.
1.
2.
3.
6 720 612 664-12.1R
ОCTOPOЖНО: Прибор может быть
поврежден.
B Добавляйте в прибор воду для
отопления только при холодном
состоянии прибора.
Показания манометра
1 бар Минимальное давление наполнения
(при холодной системе)
1 - 2 бара Оптимальное давление наполнения
3 бар Максимальное давление наполнения
при максимальной температуре
горячей воды не должно быть
превышено (открывается
предохранительный клапан).
Таб. 17
Перед тем, как доливать воду, наполнить
шланг водой. Этим предотвращается
попадание воздуха в воду системы
отопления.
