20 | Установка прибора RU
6 720 616 231 (2008/05)

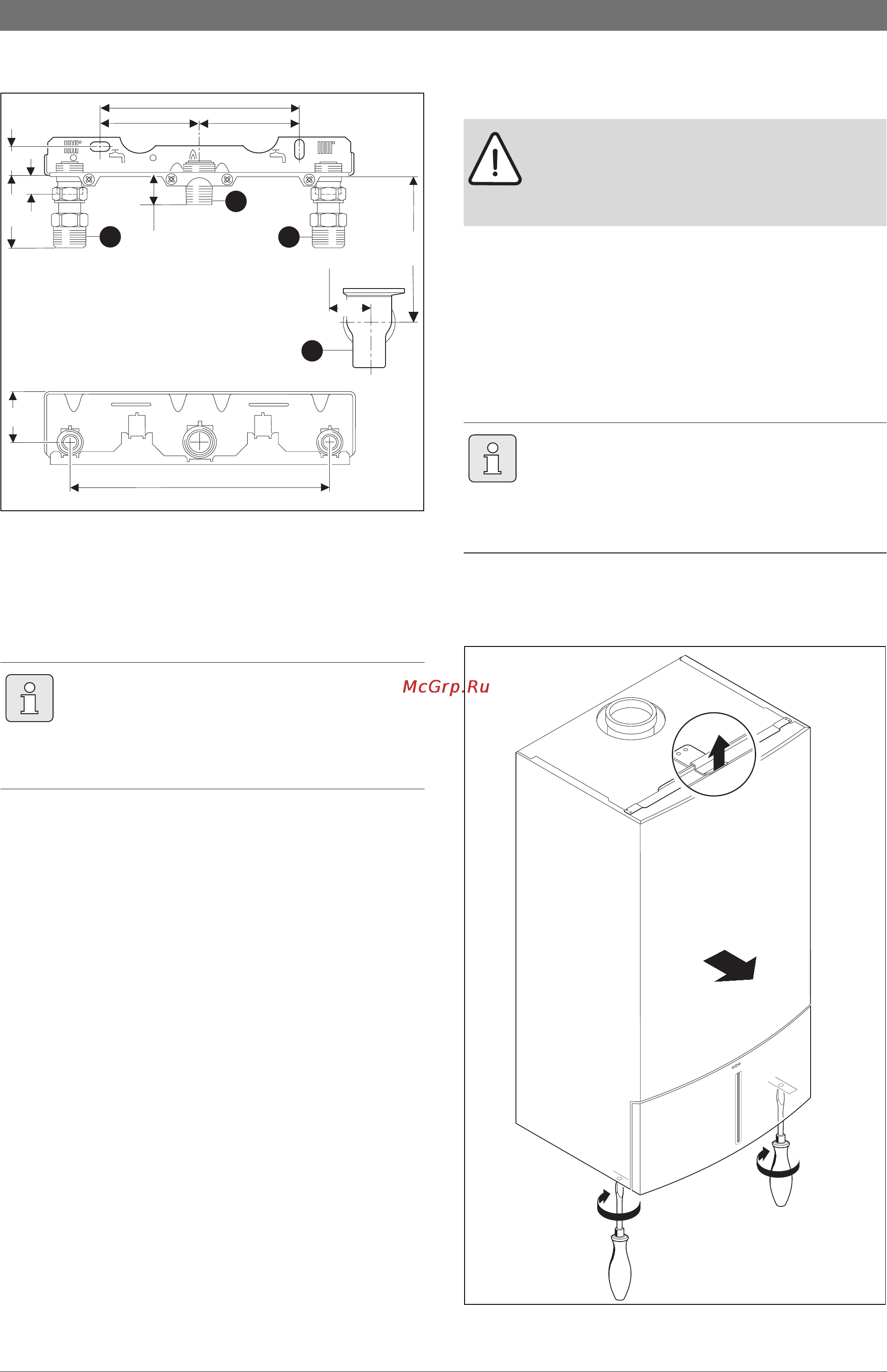

Рис 9 Пример: монтажная панель № 759
1 Подающая линия отопительного контура
2 Газ
3 Обратная линия отопительного контура
4 Конусный сифон (дополнительные принадлежности),
подключение DN 40
B Внутренний диаметр трубопровода для подвода газа
определить согласно инструкции DVGW-TRGI
(природный газ) или, соответственно, TRF
(сжиженный газ).
B Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
5.5 Монтаж прибора
B Снять упаковку, соблюдая при этом приведенные
на упаковке указания.
B Проверить указанную на заводской табличке страну
назначения и соответствие вида газа,
поступающего от газоснабжающего предприятия
(Æ стр. 7).
Снятие кожуха
B Отвернуть винты.
B Приподнять верхнюю скобку и снять облицовку
вперед.
Рис 10
Обязательно следите за тем, чтобы
крепления трубопроводов скобами не
располагались рядом с прибором, иначе
на резьбовые соединения придется
большая нагрузка.
200
=
=
50
260
30
R 3/4"
6 720 612 664-07.2O
1
2
15
68,5
R 1"
23,5
3
R 1"
~45
~165
4
ОCTOPOЖНО: Наличие грязи в
трубопроводной сети может привести к
повреждению прибора.
B Промыть трубопроводную сеть.
Закрепить облицовку двумя винтами для
предотвращения несанкционированного
снятия (электробезопасность).
B Всегда крепите облицовку этими
винтами.
1.
2.
3.
6 720 616 596-06.1O
1.
