Электрические соединения | 23RU
6 720 616 231 (2008/05)
6 Электрические соединения
6.1 Общие указания
Вся регулирующая, управляющая и защитная
арматура прибора прошли проверку и готовы к
эксплуатации.
Выполняйте требования инструкций VDE 0100, а также
предписания местных энергоснабжающих
организаций относительно защитных мер.
В помещениях с ванной или душем прибор должен
подключаться только через автоматический
выключатель УЗО, действующий при появлении тока
утечки.
К питающему кабелю нельзя подключать других
потребителей.
В зоне безопасности 1 прокладывайте кабель
вертикально вверх.

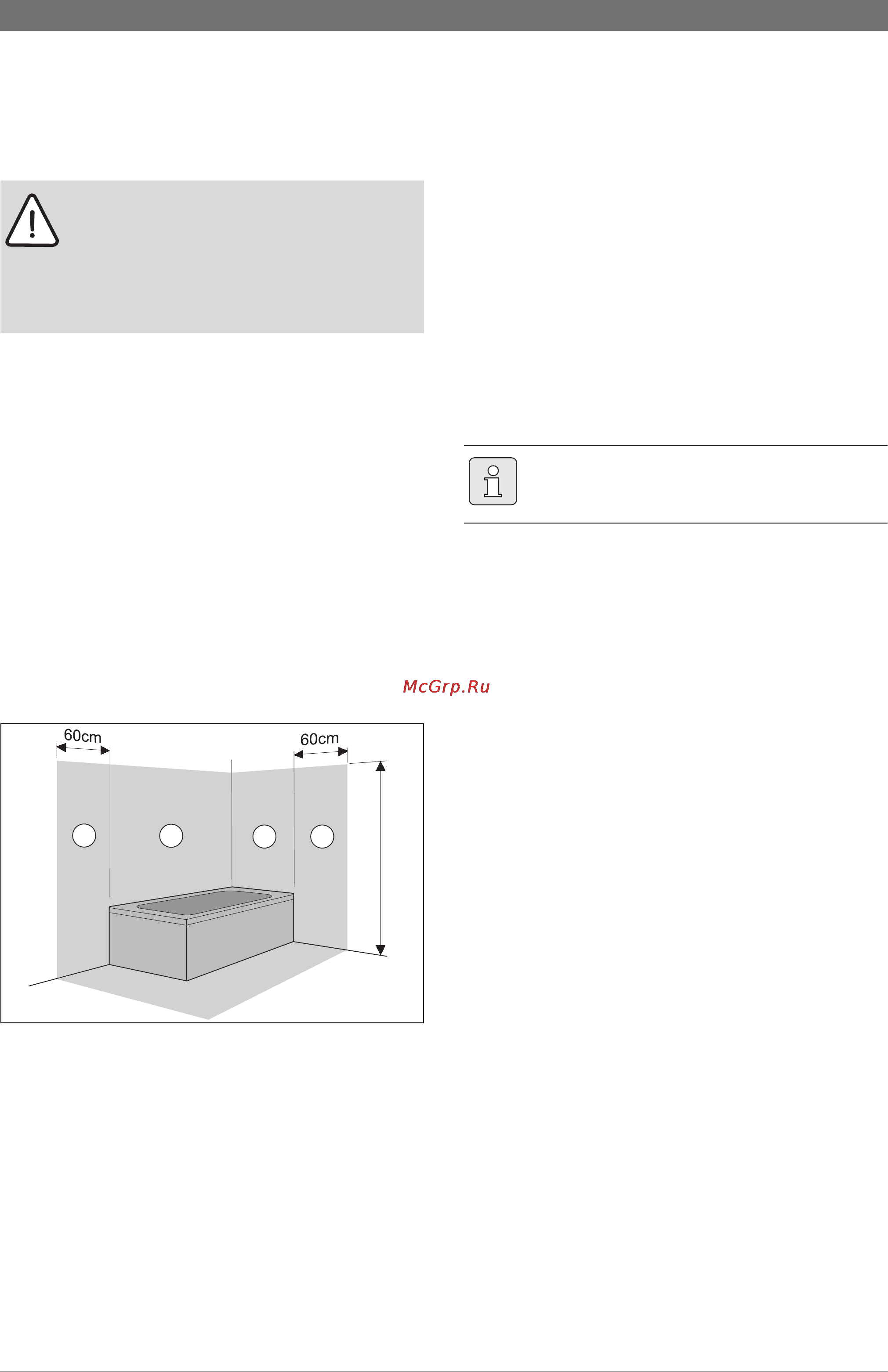

Рис 14
Зона безопасности 1, непосредственно над ванной
Зона безопасности 2, на расстоянии 60 см от ванны/душа
Двухфазная сеть (IT)
B Чтобы обеспечить достаточный ток ионизации,
установить сопротивление (№ для заказа
8 900 431 516) между нейтралью и подключением
защитного заземления.
-ИЛИ-
B применяйте разделительный трансформатор
№969.
Предохранители
Прибор оснащен тремя предохранителями. Они
находятся на печатной плате (Æ рис. 4, стр. 12).
ОПACHO: Удар электрическим током!
B Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель низкого
напряжения).
225cm
2
1
1 2
6 720 612 659-13.1R
Запасные предохранители находятся на
обратной стороне крышки (Æ рис. 20).
