24 | Электрические соединения RU
6 720 616 231 (2008/05)

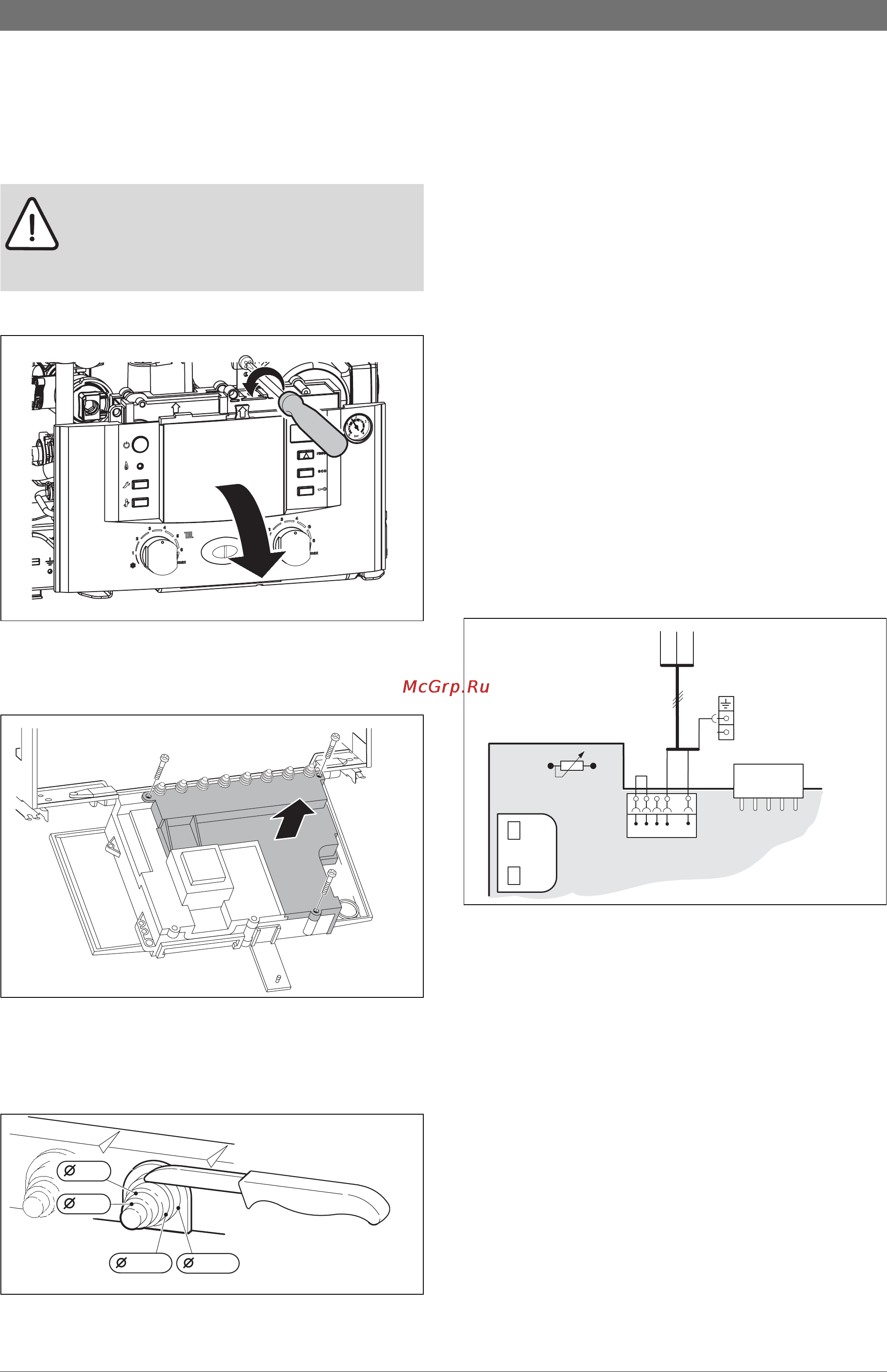

6.2 Подключение прибора без
питающего кабеля
Открыть модуль Heatronic
B Отвернуть винт и опустить Heatronic вниз.
Рис 15
B Вывернуть винты, отсоединить кабель и снять
крышку.
Рис 16
B Для защиты от струй воды (IP) разгрузку от
натяжения отрезать всегда в соответствие с
диаметром кабеля.
Рис 17
B Вывести кабель через деталь разгрузки от
натяжения и соответствующим образом
подключить.
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
B В соответствии с нормами VDE 0700, часть 1 жестко
подсоединить прибор к клеммной колодке
распределительной коробки и подключить через
разделитель с минимальным расстоянием между
контактами 3 мм (например, предохранители,
линейно-защитный автомат).
B Проложить кабели для подключения к сети
потребителя (230 В переменного тока, 50 Гц).
Можно использовать следующие типы кабелей:
• NYM-I 3x1,5мм
2
или
• HO5VV-F 3 x 0,75 мм
2
(не в непосредственной
близости к ванне или душу; зоны безопасности 1 и 2
по VDE 0100, часть 701) или
• HO5VV-F 3 x 1,0 мм
2
(не в непосредственной
близости к ванне или душу; зоны безопасности 1 и 2
по VDE 0100, часть 701).
Рис 18
ОCTOPOЖНО: Остатки кабеля могут
повредить Heatronic.
B Снимайте изоляцию с кабеля только вне
Heatronic.
6 720 614 156-07.1O
1.
1.
1.
2.
6 720 612 659-15.1R
5-7
6 720 612 259-30.1R
13-14
10-12
8-9
L
N
Ls
NsLR
6 720 612 664-19.1R
