Электрические соединения | 29RU
6 720 616 231 (2008/05)

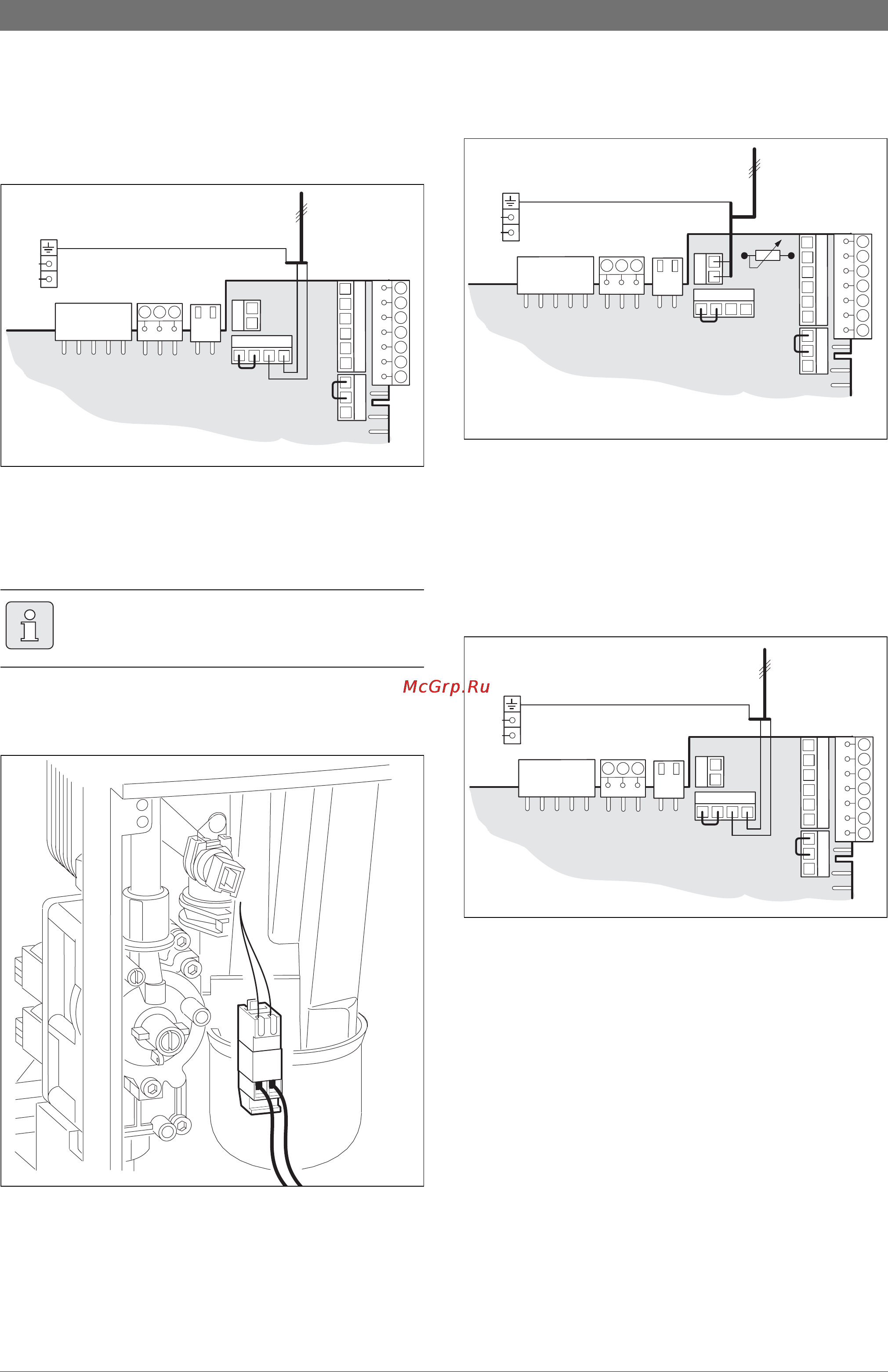

6.4 Подключение отдельных
дополнительных принадлежностей
6.4.1 Подключение циркуляционного насоса
Рис 29
B С помощью сервисной функции 5.E установите
подключение NP - LP на 1 (циркуляционный насос),
Æ стр. 43.
6.4.2 Подключите отдельный датчик температуры
подающей линии (например,
гидравлического распределителя)
Рис 30
Сервисная функция 7.d Подключение отдельного
датчика подающей линии автоматически
устанавливается на 1, Æ стр. 44.
6.4.3 Подключение отдельного отопительного
насоса (первичный контур)
Рис 31
Подсоединение LZ - NZ подключается как встроенный
отопительный насос. Возможны все схемы
управления насосами, Æ стр. 41.
6.4.4 Подключение отдельного отопительного
насоса в теплопотребляющий контур без
смесителя (вторичный контур)
Рис 32
B С помощью сервисной функции 5.E установите
подключение NP - LP на 2 (отдельный отопительный
насос в контуре без смесителя), Æ стр. 43.
При подключении к N - LP отопительный насос всегда
работает в режиме отопления. Различные схемы
управления насосами невозможны.
Циркуляционный насос управляется
регулятором отопления Junkers.
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.1R
6 720 612 664-25.1R
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-23.1R
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
6 720 612 664-24.1R
