54 | Проверка/техобслуживание RU
6 720 616 231 (2008/05)

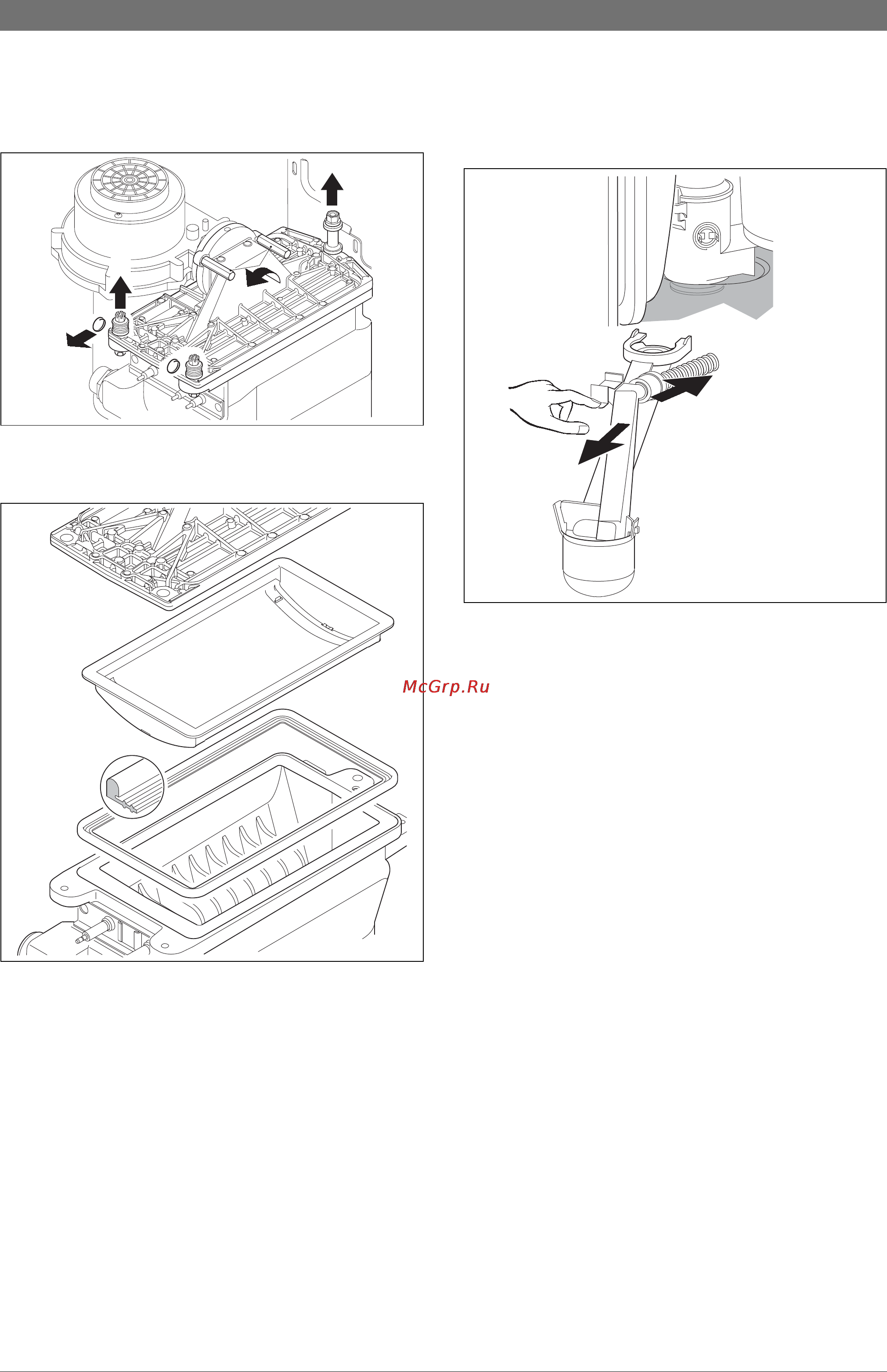

12.1.4 Проверка горелки
B Снять крышку горелки.
Рис 65
B Вынуть горелку и очистить детали.
Рис 66
B Смонтировать горелку в обратном порядке, вставив
при необходимости новое уплотнение.
B Отрегулировать соотношение газ-воздух
(Æ стр. 46).
12.1.5 Чистка конденсатного сифона
B Демонтировать конденсатный сифон и проверить
проходимость отверстия к теплообменнику.
Рис 67
B Снять и очистить крышку конденсационного
сифона.
B Проверить и при необходимости прочистить
конденсатный шланг.
B Залить в конденсационный сифон примерно
1/4 л воды и снова смонтировать сифон.
1.
2.
4.
7 181 465 330-04.2R
3.
7 181 465 330-08.2R
2.
1.
6 720 612 659-49.2R
