Индивидуальная настройка | 37RU
6 720 616 231 (2008/05)
8 Индивидуальная настройка
8.1 Настройки модуля Heatronic
8.1.1 Пользование устройством Heatronic
Устройство Heatronic обеспечивает удобную
настройку и проверку различных функций прибора.
Описание ограничено важнейшими сервисными
функциями.

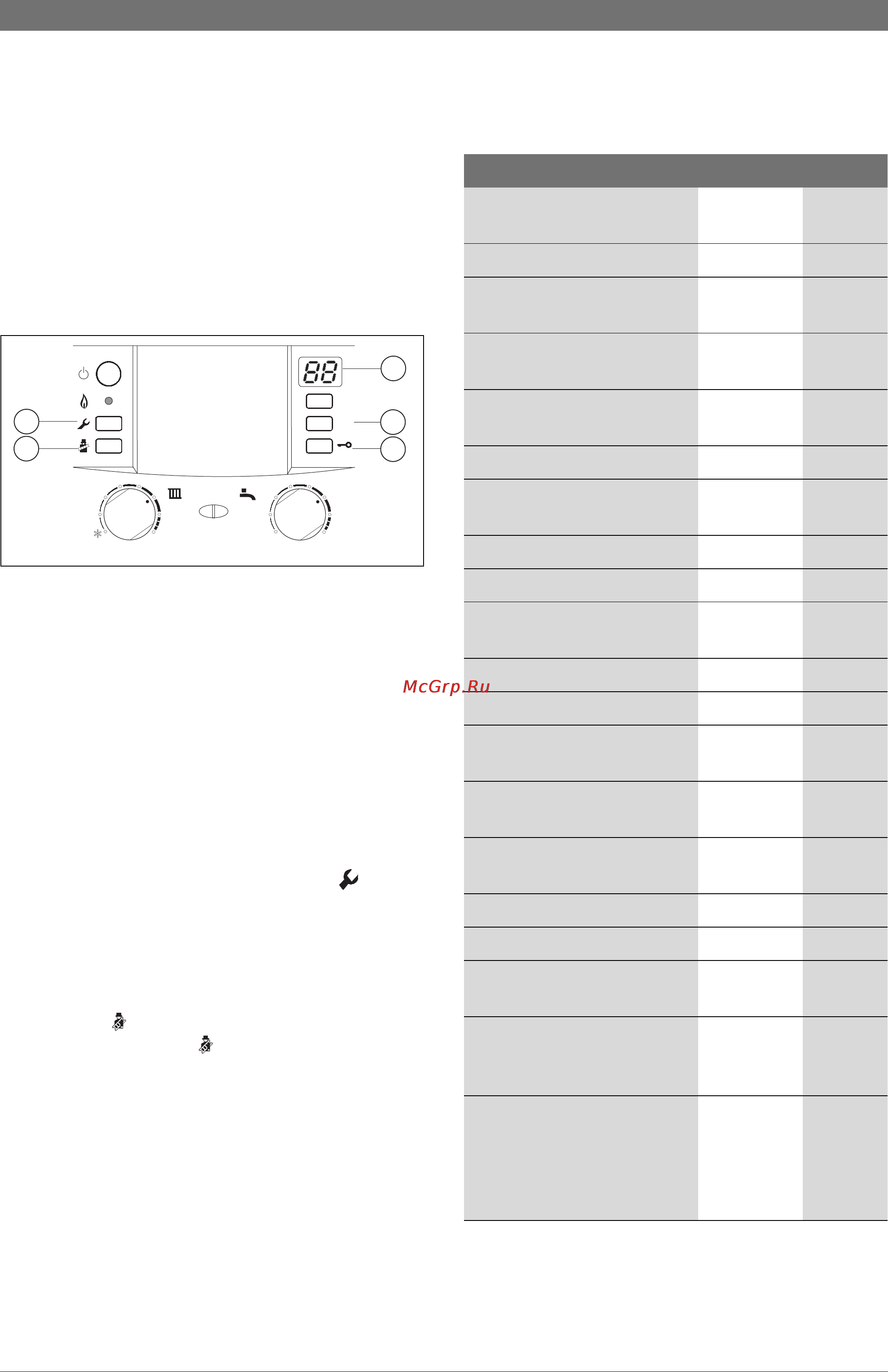

Рис 45 Обзор элементов управления
1 Кнопка с изображением трубочиста
2 Клавиша Обслуживания
3 Дисплей
4 Кнопка eco, сервисные функции «вверх»
5 Блокировка кнопок, сервисные функции «вниз»
Выбор сервисной функции
Сервисные функции подразделены на два уровня:
первый уровень охватывает сервисные функции до
7.F, второй уровень включает в себя сервисные
функции начиная с 8.A.
Для вызова сервисной функции уровня 1:
B Нажать и удерживать сервисную кнопку до тех
пор, когда она загорится.
На дисплее появится, например, 1.A.
B Нажимайте на блокировку кнопок или кнопку eco до
появления нужной сервисной функции.
B Нажать и отпустить кнопку с изображением
трубочиста .
Кнопка с трубочистом загорается, и дисплей
показывает обозначение выбранной сервисной
функции.
max
1
2
3
4
e
6
max
1
2
3
4
5
6
1
2
3
4
5
6 720 615 065-19.1O
reset
eco
min
Сервисная функция Код Стр.
Максимальная тепловая
мощность
1.A 39
Мощность подогрева воды 1.b 39
Поле характеристики
насоса
1.C 40
Графическая
характеристика насоса
1.d 40
Схема управления
насосом
1.E 41
Режим работы насосов 1.F 41
Время блокировки
отопительного насоса
2.A 41
Макс. температура подачи 2.b 41
Функция удаления воздуха 2.C 42
Автоматическая тактовая
блокировка
3.A 42
Блокировка тактов 3.b 42
Разность срабатывания 3.C 42
Предупредительный
звуковой сигнал
4.d 42
Программа наполнения
сифона
4.F 43
Сброс интервала
проведения осмотров
5.A 43
Настроить таймер канала 5.C 43
Подключение NP - LP 5.E 43
Индикация напоминания о
проведении осмотра
5.F 43
Вызов последних
сохраненных
неисправностей
6.A 43
Подключение отдельного
датчика подающей линии
(например,
гидравлического
распределителя)
7.d
44
Таб. 11 Сервисные функции уровня 1
