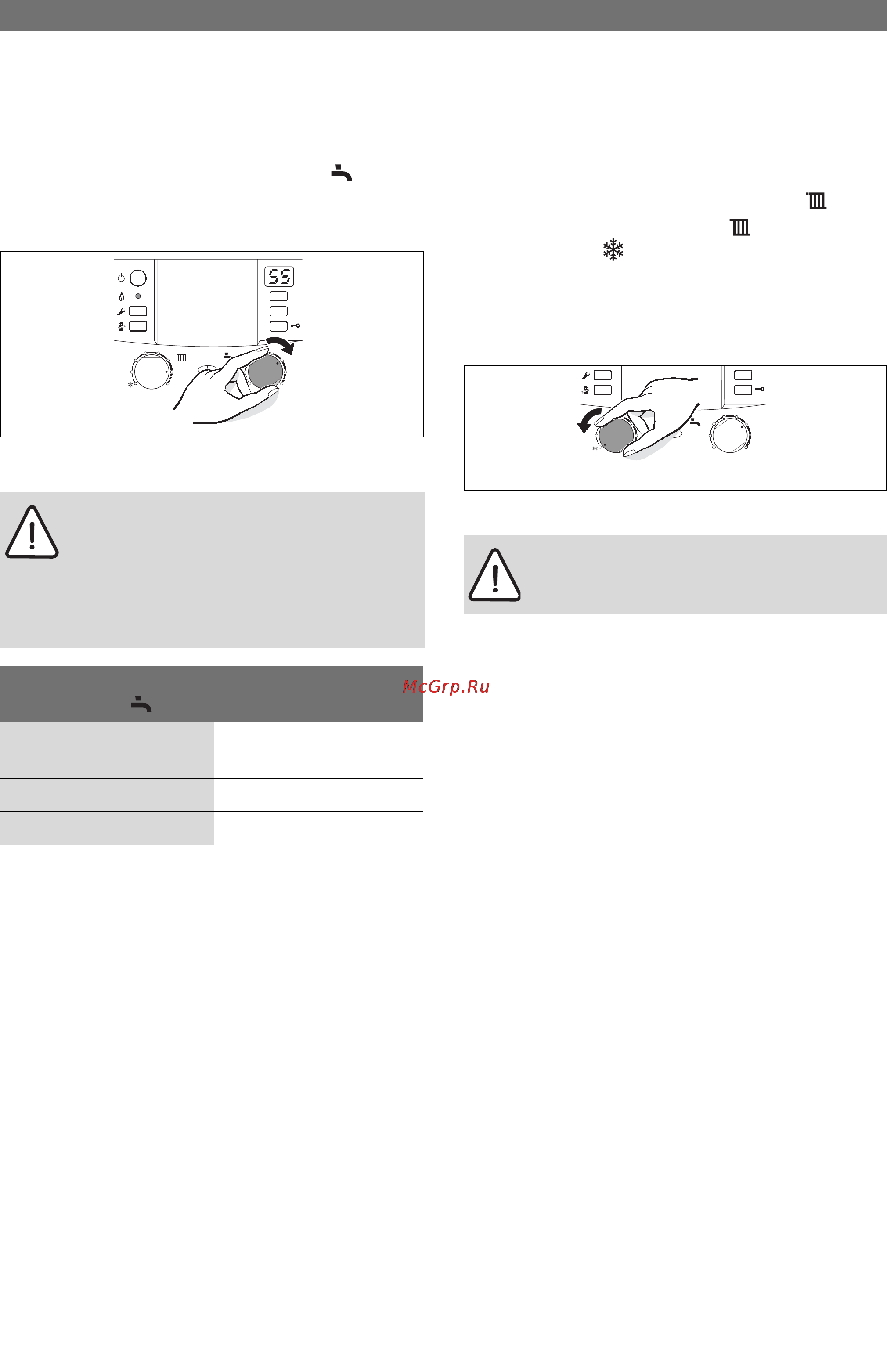

34 | Ввод в эксплуатацию RU
6 720 616 231 (2008/05)
7.6 Приборы с бойлерами:регулировка
температуры горячей воды
B Установить температуру горячей воды с помощью
регулятора температуры горячей воды .
На дисплее в течение 30 секунд мигает заданная
температура горячей воды.
Рис 39
Кнопка eco
При нажатии на кнопку eco до тех пор, пока
соответствующая лампочка не загорится, можно
выбрать между комфортным режимом работы и
экономным режимом работы.
Комфортный режим, кнопка eco не горит
(основная настройка)
В комфортном режиме приоритет имеет подогрев
бойлера. Вначале происходит подогрев горячей воды
в накопительном бойлере до установленной
температуры. Затем прибор переключается в режим
отопления.
Экономный режим, горит кнопка eco
В экономном режиме прибор переключается каждые
10 минут с режима отопления на режим
приготовления горячей воды и обратно.
7.7 Летний режим (без функции
отопления, только функция нагрева
воды)
B Записать положение, в котором находится
регулятор температуры подающей линии .
B Регулятор температуры подачи повернуть в
крайнее левое положение.
Отопительный насос и, тем самым, отопление
выключается. Система снабжения горячей водой и
электропитание для регулятора отопления и
таймера остаются включены.
Рис 40
Дополнительные указания приведены в инструкции по
эксплуатации регулятора отопления.
ВHИMAHИE: Опасность ошпаривания!
B Температуру в нормальном режиме не
устанавливать выше 60°C.
B Температуру до 70°C устанавливать
только для термической дезинфекции
(Æ стр. 36).
Регулятор температуры
горячей воды
Температура горячей
воды
min прибл. 10 °C (защита от
замерзания)
e около 55 °C
max прибл. 70°C
Таб. 10
6 720 614 156-10.1O
max
1
2
34
5
6
reset
eco
max
1
2
3
4
e
6
ВHИMAHИE: Опасность замерзания
отопительной системы.
6 720 615 065-13.1O
eco
max
1
2
3
5
6
max
1
2
3
4
e
6
min
