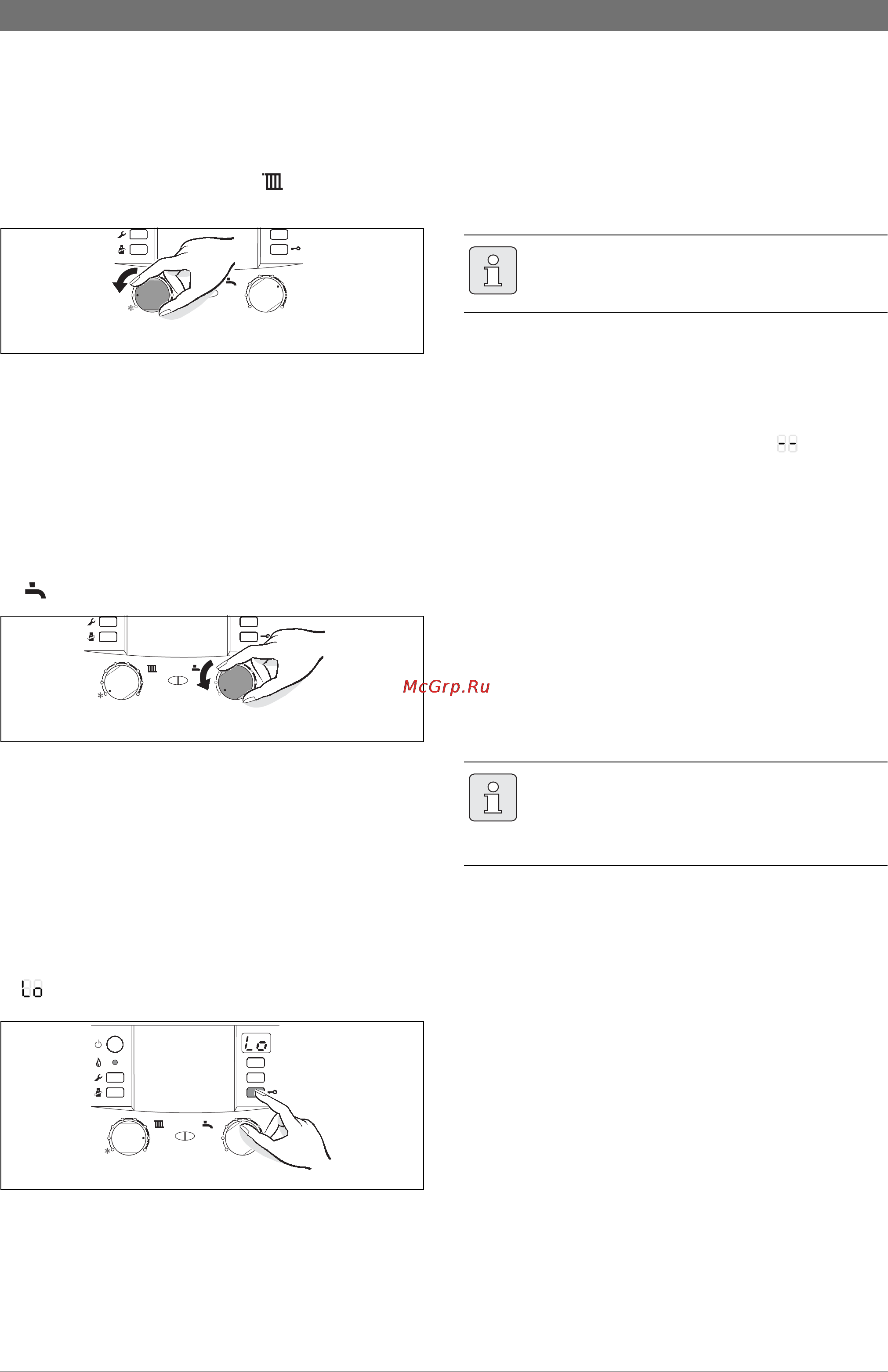

Ввод в эксплуатацию | 35RU
6 720 616 231 (2008/05)
7.8 Защита от замерзания
Защита от замерзания для системы отопления:
B Оставить прибор включенным с регулятором
температуры подающей линии , установленным
минимум в положении 1.
Рис 41
B При отключённом приборе добавить антифриз в
воду для обогрева (Æ страница 17) и опорожнить
контур горячей воды.
Дополнительные указания приведены в инструкции по
эксплуатации регулятора отопления.
Защита от замерзания для бойлера:
B Повернуть регулятор температуры горячей воды
влево до упора (10 °C).
Рис 42
7.9 Блокировка кнопок
Блокировка кнопок действует на регулятор
температуры подающей линии, регулятор температуры
горячей воды и на все кнопки, кроме главного
выключателя и кнопки с изображением трубочиста.
Включение блокировки кнопок:
B Держать кнопку нажатой до появления на дисплее
.
Рис 43
Отключение блокировки кнопок:
B Держать кнопку нажатой до появления на дисплее
только температуры подающей линии системы
отопления.
7.10 Сбои
Система Heatronic контролирует все конструктивные
элементы безопасности, регулирования и управления.
Если во время работы возникла неисправность, то
раздается предупредительный звуковой сигнал.
Дисплей показывает наличие неисправности, при этом
может мигать кнопка сброса (reset).
Если индикатор кнопки сброса мигает:
B нажать и удерживать нажатой кнопку сброса до тех
пор, пока на дисплее не отобразится .
Прибор снова начнет работать, и дисплей покажет
температуру подающей линии.
Если индикатор кнопки сброса не мигает:
B Выключить и снова включить прибор.
Прибор снова начнет работать, и дисплей покажет
температуру подающей линии.
Если сбой не удается устранить:
B Обратиться в уполномоченную
специализированную фирму или в сервисную
службу, сообщив при этом вид неполадки и данные
прибора (Æ стр. 7).
eco
max
1
2
3
5
6
max
1
2
3
4
e
6
6 720 615 065-14.1O
min
max
1
2
3
e
6
max
1
2
34
5
6
eco
6 720 615 065-15.1O
min
max
1
2
34
5
6
max
1
2
3
4
e
6
eco
reset
6 720 615 065-17.1O
min
Сигнал выключается при нажатии любой
кнопки.
Обзор неисправностей Вы найдёте на
странице 57.
Обзор сообщений на дисплее находится на
странице 57.
