Электрические соединения | 27RU
6 720 616 231 (2008/05)
6.3.2 Подключение бойлера
Бойлер косвенного нагрева и датчиком
температуры (NTC)
Бойлеры с датчиками температуры марки Bosch
подключаются непосредственно к электронной плате
прибора. Кабель со штекером входит в комплект
поставки бойлера.
B Отломить пластмассовое ушко.
B Вставить кабель датчика температуры бойлера.
B Подключить штекер к печатной плате.

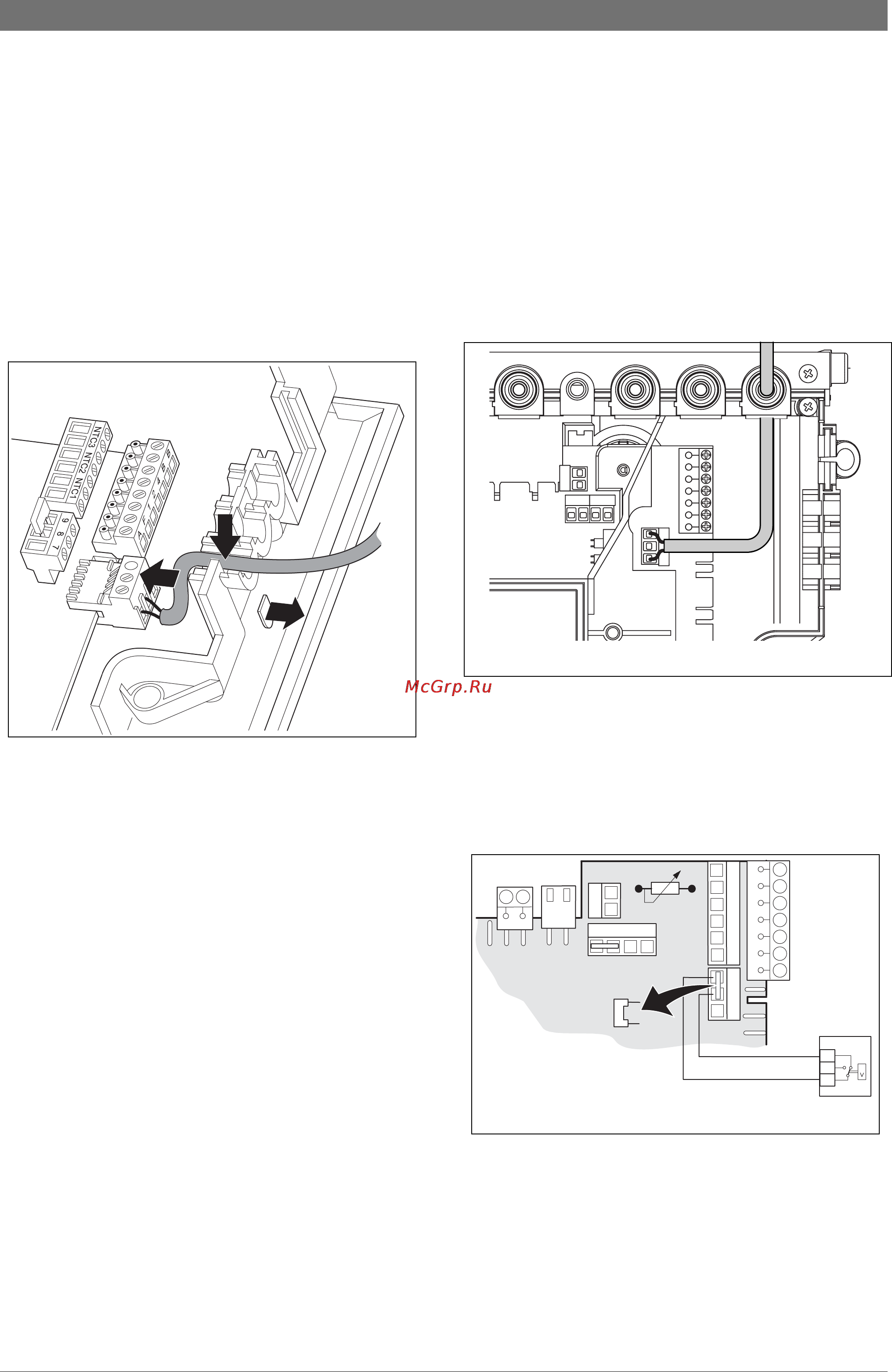

Рис 24 Разъем для подключения датчика температуры
бойлера (NTC)
Бойлер с косвенным подогревом с термостатом
B Обрезать по размеру фиксатор для разгрузки от
натяжения в соответствии с диаметром кабеля.
B Провести кабель через фиксатор для разгрузки от
натяжения и следующим образом подключить
термостат бойлера к ST8:
– L к 1
– S к 3
B Закрепить кабель на фиксаторе для разгрузки от
напряжения.
Рис 25 Подключение термостата бойлера
6.3.3 Подключение реле контроля температуры
TB 1 подающей линией контура теплых полов
Только для систем отопления «теплый пол» с
непосредственным гидравлическим подключением к
прибору.
Рис 26
При срабатывании реле контроля температуры
отключаются отопление и приготовление горячей
воды.
6 720 612 659-18.1R
ST8
6 720 613 085-41.1O
1
3
TB1
6 720 612 659-19.1R
B
B
4
2
1
A
F
PR
PO NP LP
LS NS
LZ
NZ
9
8
7
1
2
C
ϑ
