Установка прибора | 21RU
6 720 616 231 (2008/05)
Подвеска прибора
B Уложить уплотнения на подключения монтажной
панели.
B Установить прибор сверху на планку для подвески.
B Затянуть накидные гайки трубных подключений.

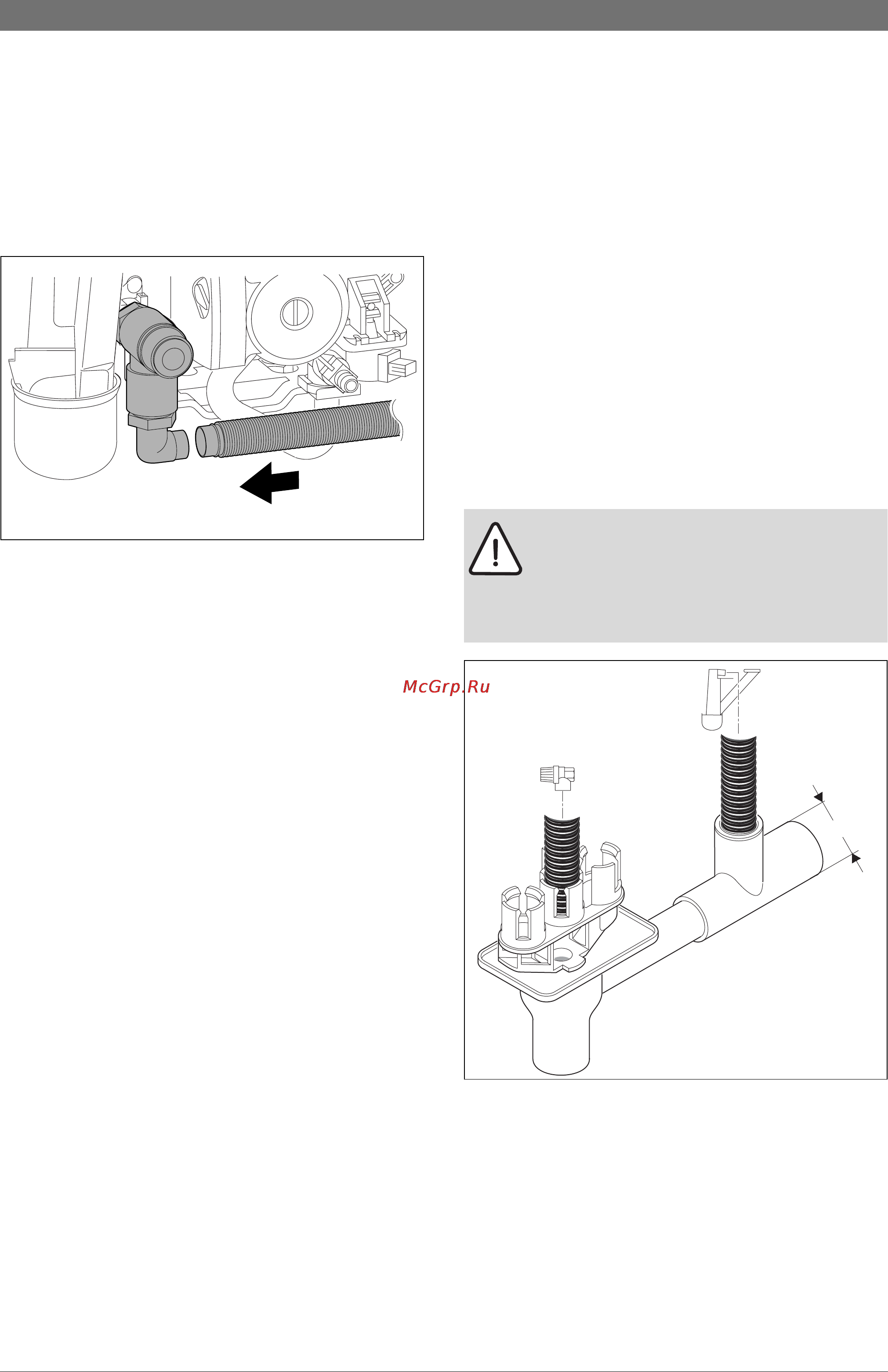

Подсоединение шланга предохранительного клапана
Рис 11
Конусный сифон, дополнительные принадлежности
№ 432
Для надежного отвода конденсата и воды из
предохранительного клапана имеются
дополнительные принадлежности № 432.
B Проложите отводную линию из
коррозионностойких материалов
(ATV-A 251).
К ним относятся: керамические трубы, трубы из
ПВХ итвердого ПВХ, трубы из полиэтилена высокой
плотности и полипропилена, полимерные трубы из
АБС/AСА, чугунные трубы, эмалированные или с
покрытием внутри, стальные трубы с полимерным
покрытием, трубы из нержавеющей стали, трубы из
боросиликатного стекла.
B Подсоедините отводной трубопровод
непосредственно к месту подключения DN 40.
Рис 12
6 720 615 886-09.1O
ОCTOPOЖНО:
B Не допускается изменять или
перекрывать отводящий трубопровод.
B Шланги следует прокладывать всегда с
уклоном.
DN 40
6 720 612 659-11.1R
