32 | Ввод в эксплуатацию RU
6 720 616 231 (2008/05)
7.1 Перед вводом в эксплуатацию
B Установить предварительное давление в
расширительном баке (
принадлежности) в
соответствии со статической высотой системы
отопления.
B Открыть вентили радиаторов.
B Открыть краны подающей и обратной линий (13 и
15, рис. 35), заполнить систему отопления до
давления 1 - 2 бар, закрыть кран для заполнения.
B Удалить воздух из радиаторов.
B Снова наполнить отопительную установку до
давления 1 - 2 бара.
B Проверить, соответствует ли указанный на
фирменной табличке вид газа имеющемуся
газоснабжению.
Настройка на номинальную тепловую нагрузку
согласно TRGI 1986, раздел 8.2 не требуется.
B Выбрать в технической документации табличку на
языке страны, где эксплуатируется прибор, и
наклеить ее рядом с заводской табличкой.
B Открыть газовый кран (14).
7.2 Включение / выключение прибора
Включение
B Включить прибор главным выключателем.
На дисплее появляется температура подающей
линии системы отопления.

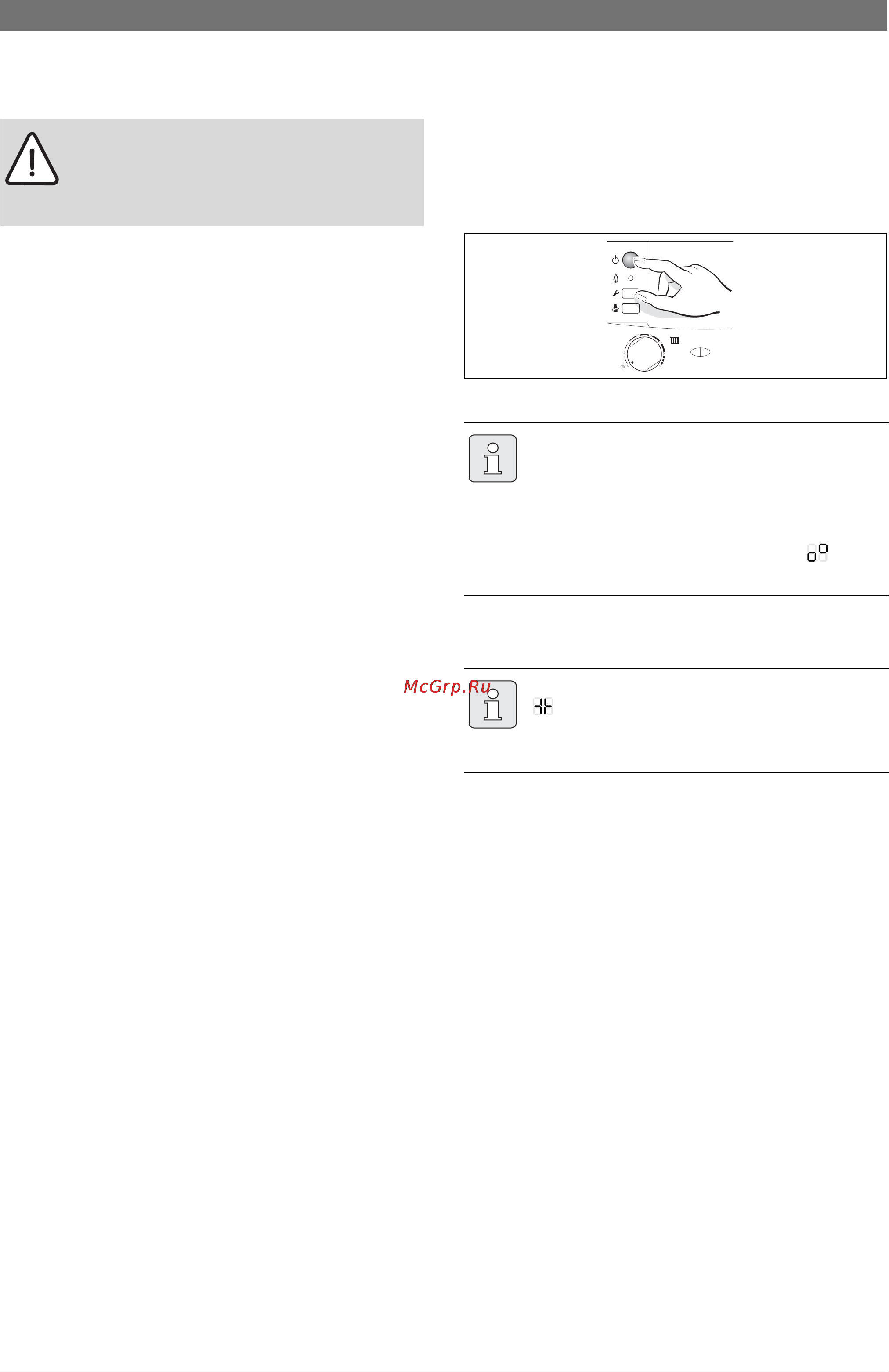

Рис 36
B Открыть автоматический воздушный клапан (9) и
закрыть после удаления воздуха (Æ стр. 31).
Выключение
B Выключить прибор главным выключателем.
Дисплей погаснет.
B При выключении прибора на длительное время:
Обеспечить защиту от замерзания (Æ глава 7.8).
ВHИMAHИE: Ввод в эксплуатацию без
воды приводит к повреждению прибора!
B Эксплуатация прибора без воды
запрещена.
При первом включении прибора
производится однократное удаление
воздуха. Для этого отопительный насос
поочередно включается и выключается
(примерно в течение 4 минут).
Дисплей попеременно показывает и
температуру подающей линии.
Поочередное появление на дисплее знака
и температуры подающей линии
означает, что работает программа
наполнения сифона (Æ стр. 43).
m
a
x
1
2
3
4
5
6
6 720 613 896-05.1O
