Проверка/техобслуживание | 53RU
6 720 616 231 (2008/05)

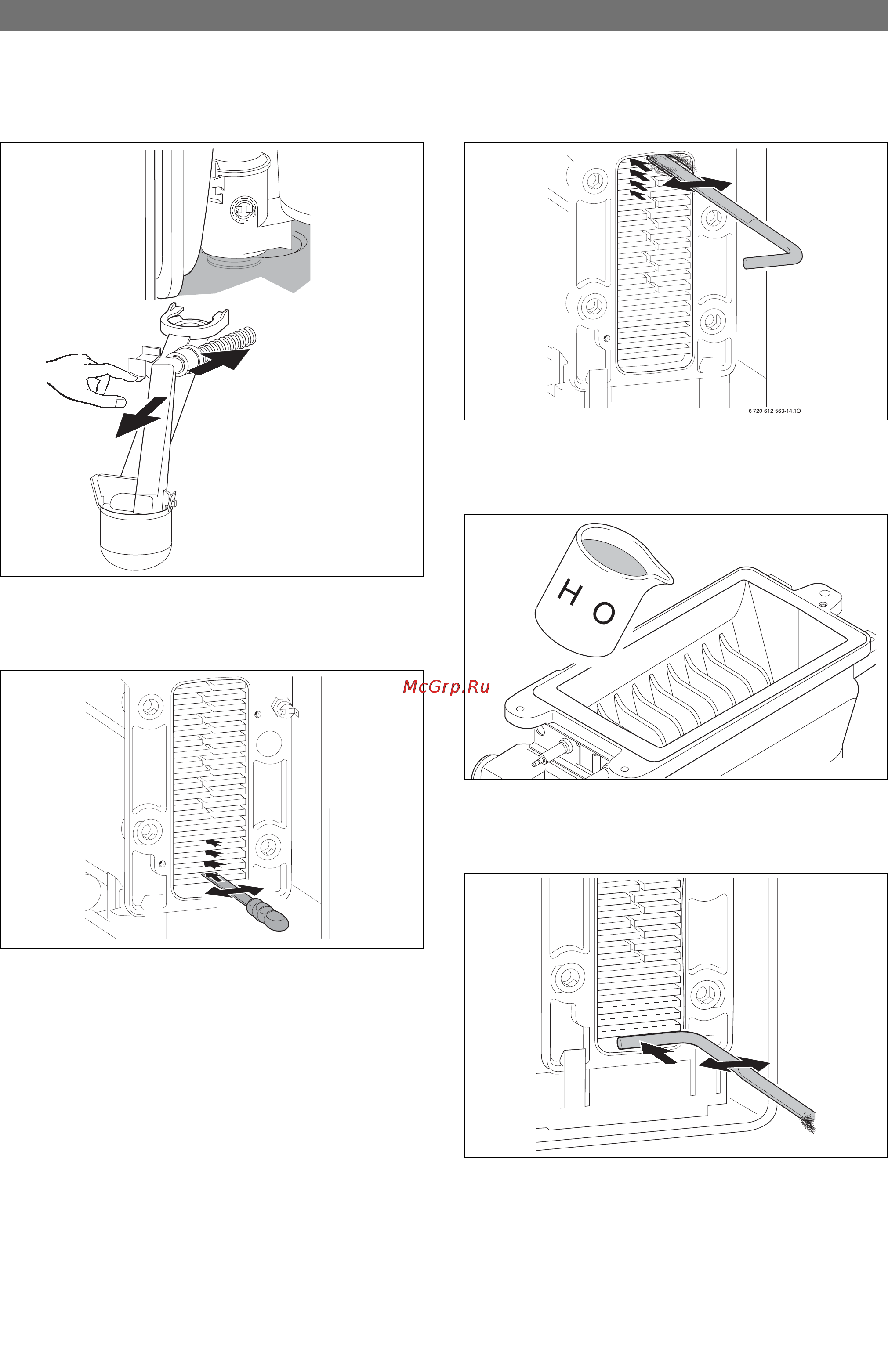

B Демонтировать конденсатный сифон и подставить
подходящую емкость.
Рис 60
B Очистить теплообменник ножом для чистки снизу
вверх.
Рис 61
B Посредством щетки очистить блок отопления в
направлении сверху вниз.
Рис 62
B Демонтировать горелку (Æ глава 12.1.4 «Проверка
горелки») и промыть теплообменник сверху.
Рис 63
B Очистить ванну конденсата (перевернутой щеткой)
и подключение сифона.
Рис 64
B Снова закрыть крышкой очистное отверстие,
использовав новое уплотнение, и завинтить болты с
усилием порядка 5 Нм.
2.
1.
6 720 612 659-49.2R
6 720 612 563-15.1O
6 720 612 664-18.1R
2
6 720 610 332-75.2R
