ТЭК-ЭЛЕКТРОНИКС FanControl GSM [11/27] Fancontrol gsm

Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

Рис. 30

Применение системы на автомобиле Mercedes-Benz в кузове 447 (Vito)

С нештатным отопителем – группа 9, подгруппа 2

Со штатным отопителем – группа 9, подгруппа 4

СAN-шина в автомобиле:

• CАN‑L — коричневый

• CAN‑H — коричневый с красной полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

С дополнительно установленным автономным отопителем.

Управление дополнительно установленным автономным отопителем

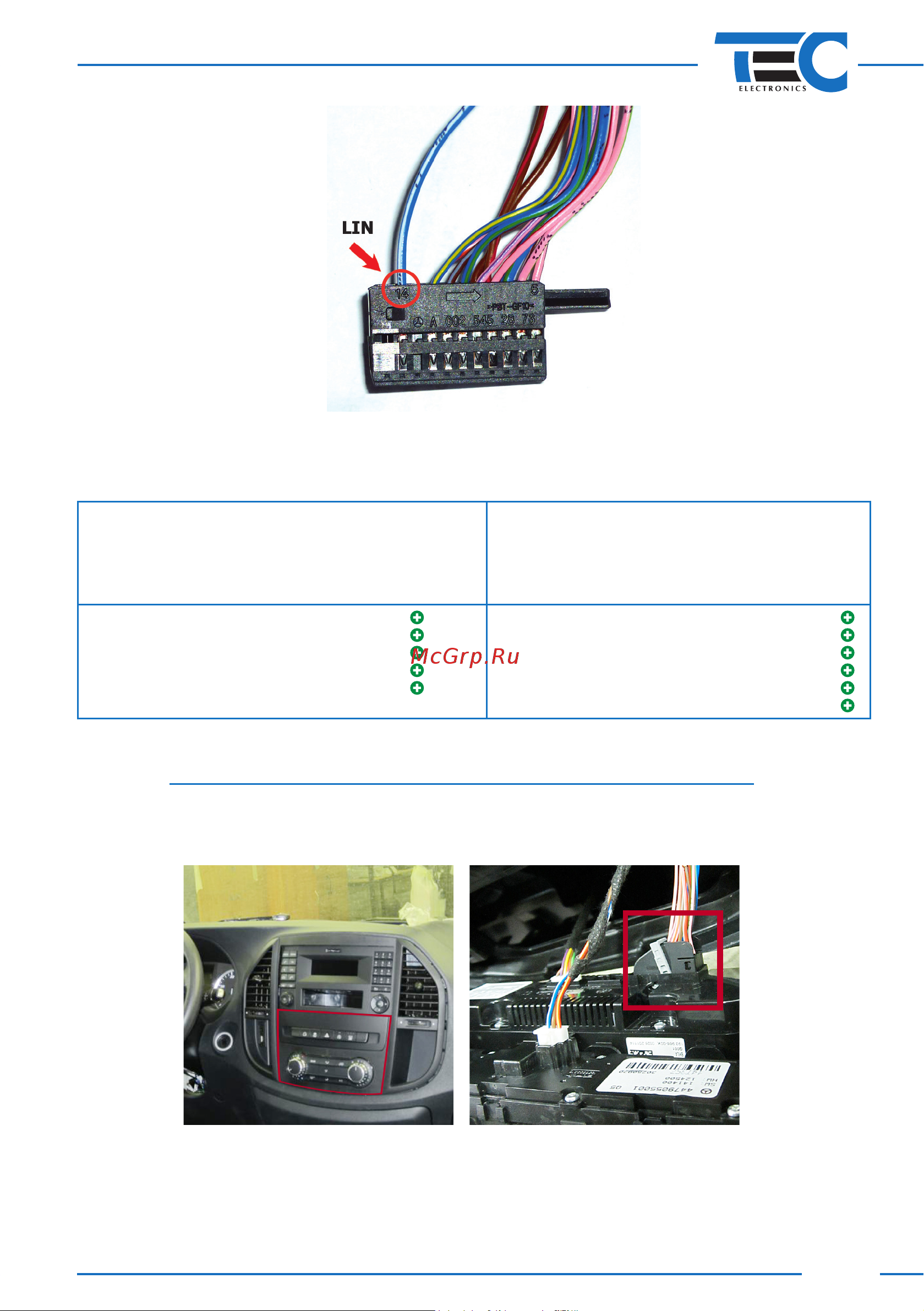

Подключение осуществляется непосредственно у блока KLA (см. рисунки 31‑33).

Система подключается в разрыв CAN‑шины автомобиля, подходящей к блоку KLA.

Пары проводов системы, CAN 1 и CAN 3, предназначены для подключения к CAN‑шине:

Рис. 31 Рис. 32
