Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

Управление штатным (заводским) автономным отопителем

Система позволяет включить штатный автономный отопитель.

Система подключается к CAN‑шине в любом удобном месте, например у блока KLA (см.

рисунок 49). При подключении используется пара проводов системы CAN 1.

Также требуется подключение к LIN‑шине. Подключение осуществляется непосред‑

ственно у блока KLA в белом разъеме (см. рисунок 50).

Система подключается в разрыв LIN‑шины автомобиля, подходящей к блоку KLA (контакт

№14, см. рисунок 51). Подробное описание подключения см. в схеме 3.

LIN 1 (серый/зеленый провод) подключается в сторону блока климата.

LIN 2 (серый/синий провод) подключается в сторону автомобиля.

Система позволяет включить климатическую установку автомобиля и одновремен‑

но с этим запустить штатный (заводской) автономный отопитель.

Климатическая установка запускается в штатный режим продувки, предусмотренный

производителем с последней оставленной пользователем температурой.

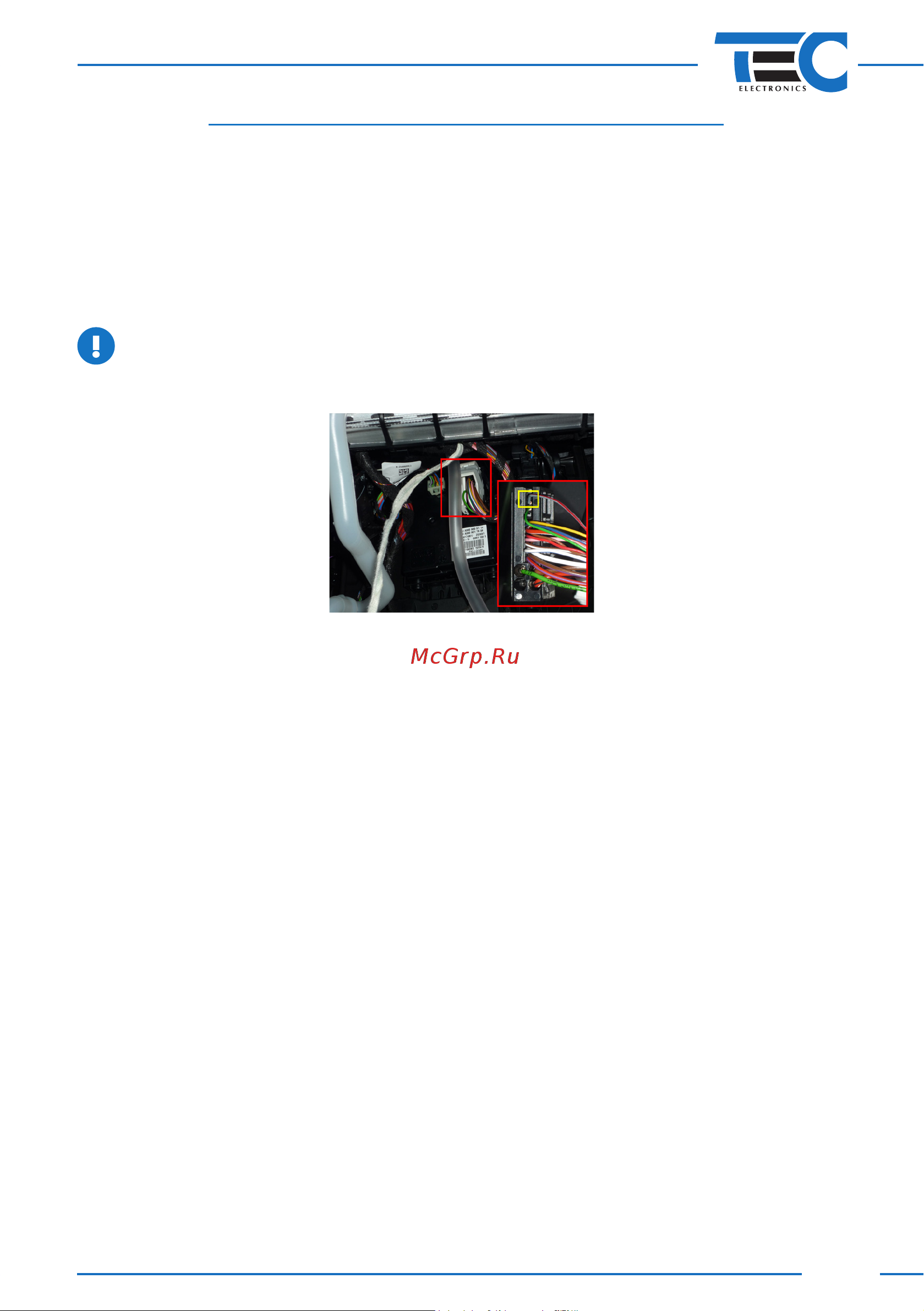

Рис. 51
