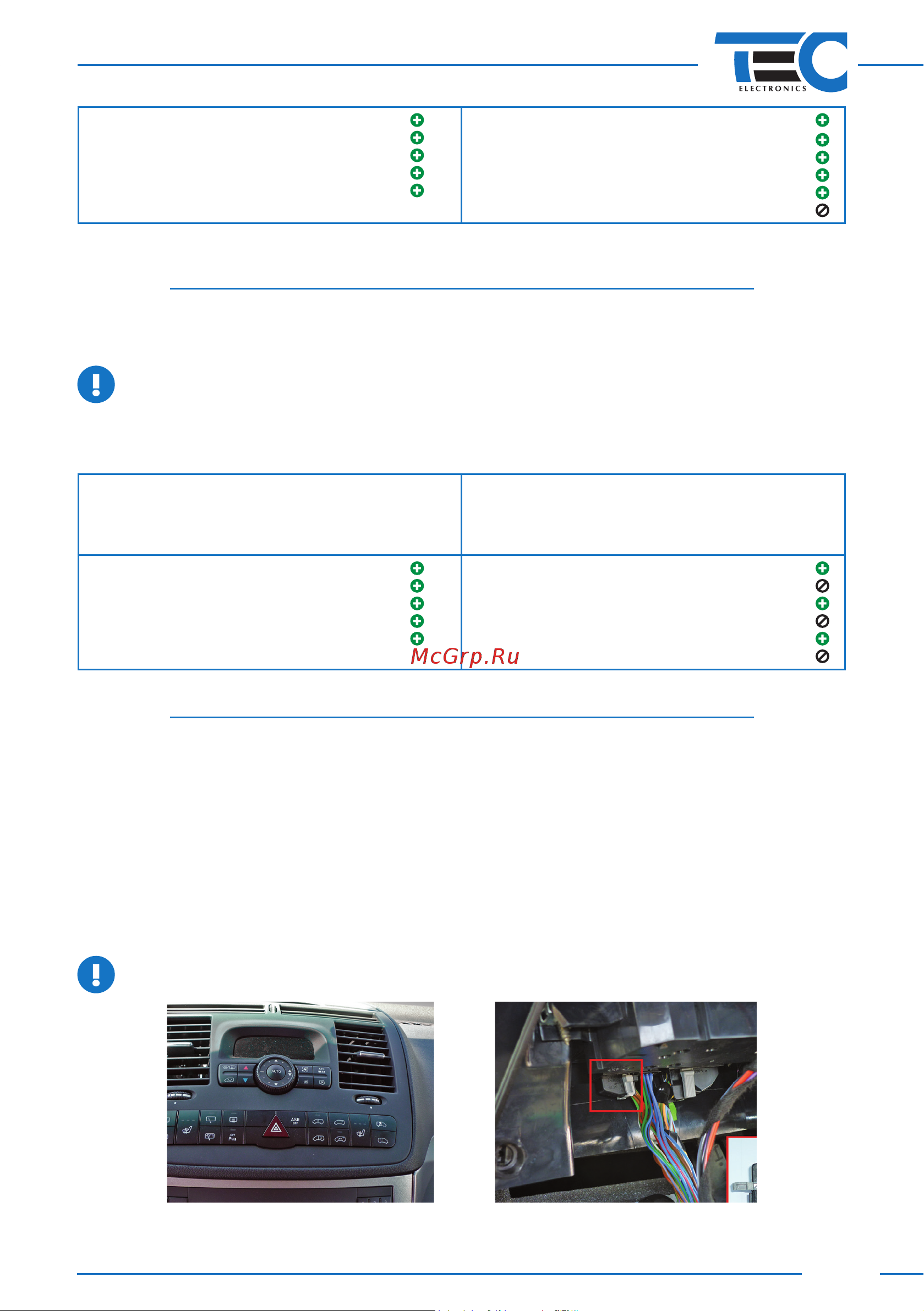

Подключение системы FanControl‑GSM на автомобили Mercedes-Benz
13
Двери
Багажник
Капот
Паника штатной сигнализации
Статус центрального замка
Двигатель заведен
Температура двигателя
*
Температура за бортом
Уровень топлива
Управление со штатного брелка
Управление автономной вентиляцией
*
В зависимости от комплектации.
Управление дополнительно установленным автономным отопителем
Система подключается к CAN‑шине в любом удобном месте. При подключении использу‑
ется пара проводов системы CAN 1.
Подробное описание подключения см. в схеме 4.
Климатическая установка включается в режим «продувки», предусмотренный авто‑
производителем.
Применение системы на автомобиле Mercedes-Benz Viano
в кузове 639 (2010-2014)
Группа 13, подгруппа 3
СAN-шина в автомобиле:
• CАN‑L — коричневый
• CAN‑H — коричневый с красной полосой.
Штатная кнопка управления:
• Кнопка на руле «Стрелка вниз».
Двери
Багажник
Капот
Паника штатной сигнализации
Статус центрального замка
Двигатель заведен
Температура двигателя
Температура за бортом
Уровень топлива
Управление со штатного брелка
Управление автономной вентиляцией
Управление дополнительно установленным автономным отопителем
Подключение осуществляется непосредственно за блоком KLA (см. рисунки 35, 36).
• Коричневый/красный (CAN‑H)
• Коричневый (CAN‑L).
Система подключается в разрыв CAN‑шины автомобиля, подходящей к блоку KLA. Пары
проводов системы, CAN 1 и CAN 2, предназначены для подключения к CAN‑шине: CAN 2
подключается к шине со стороны блока KLA, а CAN 1 — со стороны автомобиля.
При подключении системы к CAN‑шине рекомендуется разобрать соответствующий разъем
автомобиля (у блока KLA), а затем собрать его, воспользовавшись прилагаемыми в комплекте
кожухами. При таком способе подключения не нарушается заводская электропроводка автомо‑
биля.
На рисунке 37 представлен пример такого подключения у разъема блока KLA.
Подробное описание подключения см. в схеме 5.
Климатическая установка включается в последний оставленный режим.
Рис. 36
Рис. 35
