Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

Если автомобиль укомплектован климатической установкой с механическими регулятора‑

ми направления потока воздуха и его температуры, то для включения вентилятора отопителя

необходимо зеленый/черный провод (контакт №23) системы подключить с помощью до‑

полнительного реле к черному/красному проводу (контакт №5) на разъеме климатической

установки (см. рисунок 43).

Подробное описание подключения см. в схеме 7.

Применение системы на автомобиле Mercedes-Benz в кузове:

463 (G-класс, 2018--)

Группа 9, подгруппа 5

СAN-шина в автомобиле:

• CAN‑L — коричневый

• CAN‑H — коричневый с красной полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление дополнительно установленным автономным отопителем

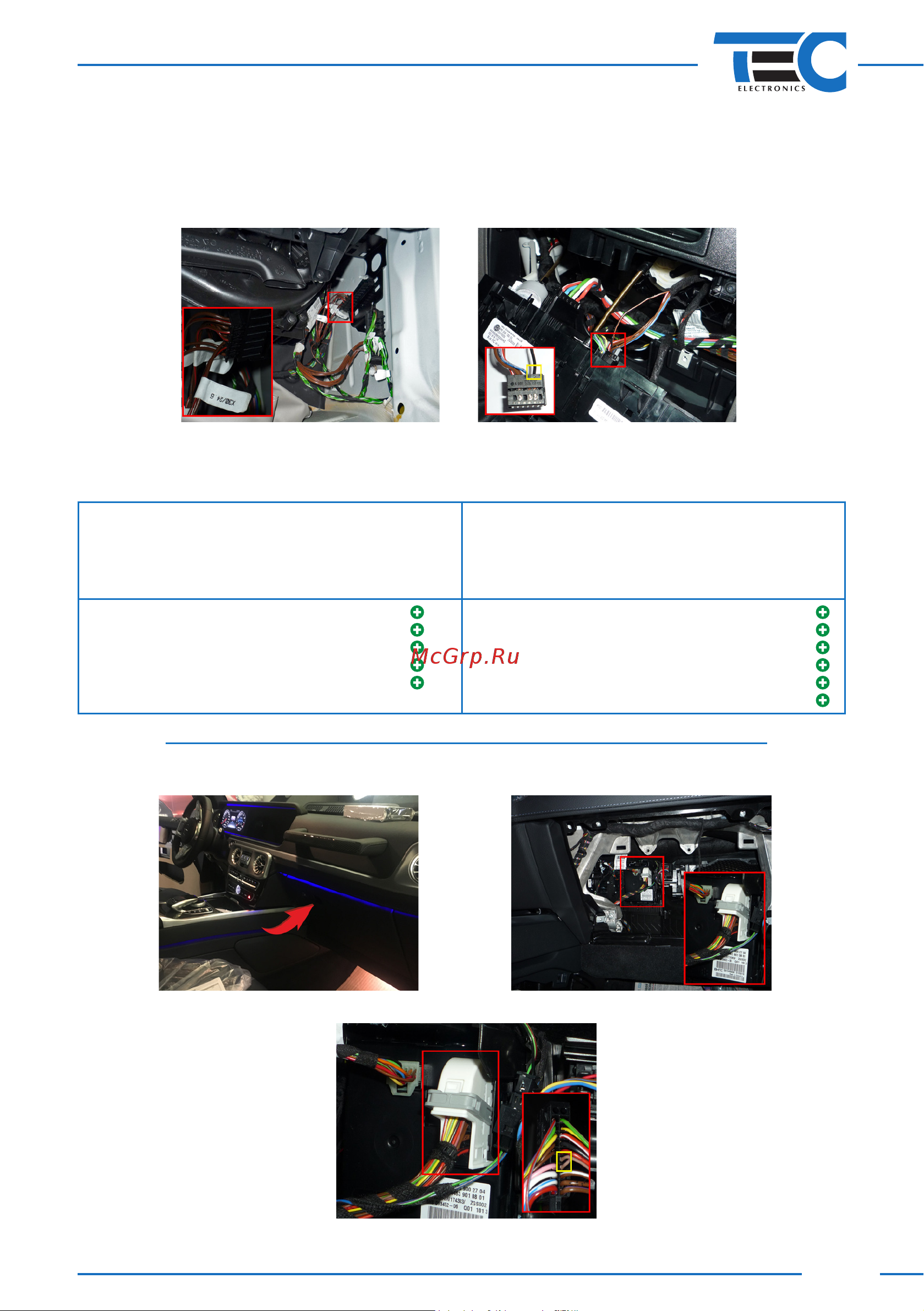

Подключение осуществляется непосредственно у блока KLA.

Блок расположен за перчаточным ящиком (см. рисунки 44‑46).

Рис. 42

Рис. 43

Рис. 44 Рис. 45

Рис. 46
