Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

Управление дополнительно установленным автономным отопителем

На автомобиле Mercedes‑Benz в 204, 207 и 212 кузовах во время работы блока возможно

периодическое включение подсветки информационного табло комбинации приборов.

Подключение осуществляется непосредственно за блоком KLA в его 16‑контактном

разъеме (см. рисунки 3, 4).

• Контакт №1 коричневый/красный (CAN‑H)

• Контакт №2 коричневый (CAN‑L).

Система подключается в разрыв CAN‑шины автомобиля, подходящей к блоку KLA. Пары

проводов системы, CAN 1 и CAN 3, предназначены для подключения к CAN‑шине: CAN 3

подключается к шине со стороны блока KLA, а CAN 1 — со стороны автомобиля.

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий

разъем автомобиля (у дистрибьютора или блока KLA), а затем собрать его, воспользовав‑

шись прилагаемыми в комплекте кожухами. При таком способе подключения не нарушает‑

ся заводская электропроводка автомобиля.

На рисунках 5‑9 представлен пример такого подключения у разъема блока KLA в автомо‑

биль Mercedes‑Benz в 204, 207 и 212 кузовах.

Подробное описание подключения см. в схеме 1.

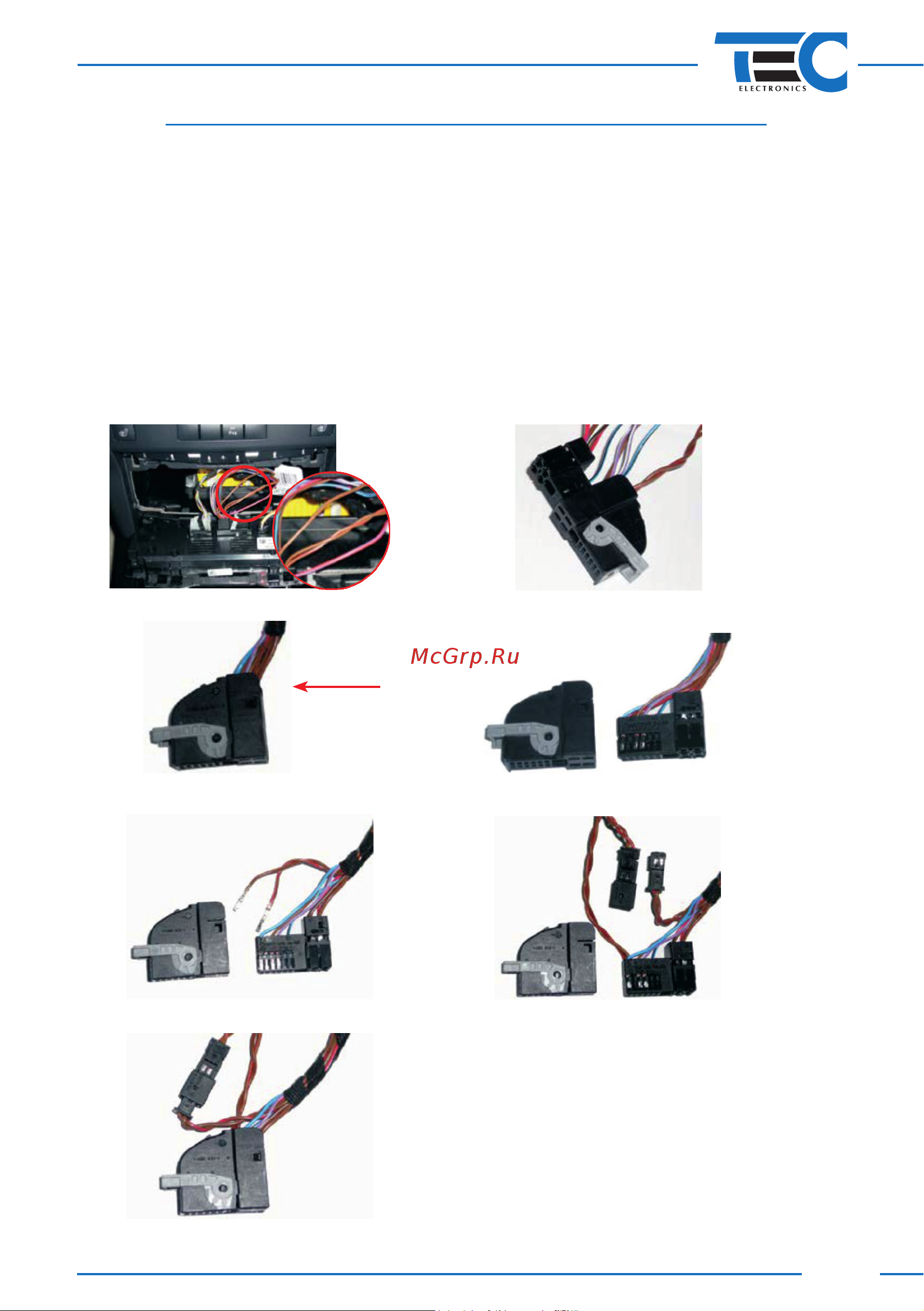

Рис. 3 Рис. 4

Рис. 5 Рис. 6

Рис. 7 Рис. 8

Рис. 9

Отжать

фиксатор

Извлечь из разъема

клеммы проводов

CAN‑шины

Воспользоваться

прилагаемыми

кожухами *

Разобрать

разъем
