Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

Управление дополнительно установленным автономным отопителем

Подключение осуществляется непосредственно у блока KLA.

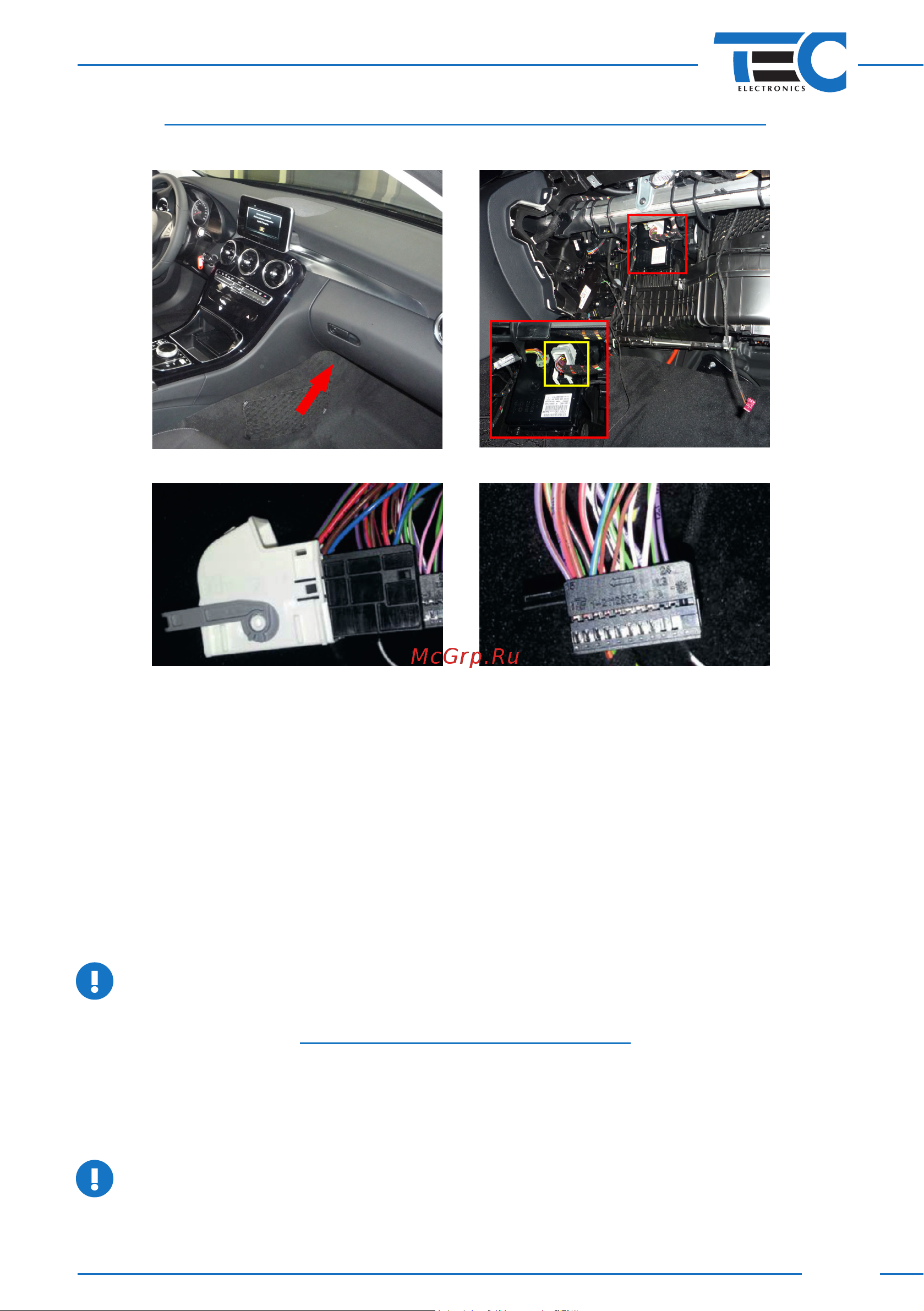

Блок расположен за перчаточным ящиком (см. рисунки 21‑24).

Рис. 21 Рис. 22

Рис. 23 Рис. 24

Система подключается в разрыв CAN‑шины автомобиля, подходящей к блоку KLA.

Пары проводов системы, CAN 1 и CAN 3, предназначены для подключения к CAN‑шине:

CAN 3 подключается к шине со стороны блока KLA, а CAN 1 — со стороны автомобиля.

При подключении системы к CAN‑шине рекомендуется разобрать соответствующий разъем

автомобиля (у блока KLA), а затем собрать его, воспользовавшись прилагаемыми в комплекте ко‑

жухами. При таком способе подключения не нарушается заводская электропроводка автомоби‑

ля. Подробное описание подключения см. в схеме 1.

Система позволяет включить климатическую установку автомобиля и одновременно с этим

запустить дополнительно установленный автономный отопитель.

Климатическую установку можно запускать в двух режимах:

• В тот режим, в котором она находилась перед выключением зажигания

• В специальный режим, который Вы можете настроить при установке.

Настроить можно скорость работы вентиляторов, температуру, направление потоков (толь‑

ко для MB в кузове 205 (С‑класс)).

При наличии в автомобиле электротенов требуется их отключение на время работы

FanControl

Настройка климатической установки

Для самостоятельной настройки режима работы климатической установки:

1. Включите зажигание.

2. Настройте климатическу установку в выбранный Вами режим.

3. Нажмите и удерживайте 2 с кнопку открытия ЦЗ на двери водителя.

4. При успешном сохранении настроек СИД подаст 4 сигнала.

При использовании данного режима после включения системы климатическая уста‑

новка постепенно выставляет заложенные Вами параметры (скорость работы венти‑

ляторов, направление потоков, температуру), а при включении зажигания пара метры

постепенно возвращаются к тем, которые были настроены перед выключением за‑

жигания.
