Подключение системы FanControl‑GSM на автомобили Mercedes-Benz

По умолчанию климатическая установка включается в штатный режим «продувки»,

предусмотренный автопроизводителем. Можно настроить систему таким образом,

чтобы климатическая установка включалась в режим, оставленный автовладельцем

при выключении зажигания. Для этого:

1. В течение 10 с после включения зажигания нажмите 16 раз кнопку программиро‑

вания.

2. Система проинформирует о состоянии пункта сериями по 1 световому сигналу.

3. Нажмите 1 раз кнопку программирования.

4. Система проинформирует о состоянии пункта сериями по 2 световых сигнала.

5. Подождите 15 с.

6. При успешном сохранении настройки СИД мигнет 4 раза, при ошибке — 1 длинное

мигание.

Управление штатным (заводским) автономным отопителем

(только для Mercedes-Benz в кузовах 156, 166, 463)

Система позволяет включить штатный автономный отопитель для прогрева двигателя

и салона. Система подключается к CAN‑шине в любом удобном месте, например за блоком

KLA (см. рисунок 10). При подключении используется пара проводов системы CAN‑1. Под‑

робное описание подключения см. в схеме 2.

Применение системы на автомобиле Mercedes-Benz в кузовах:

217, 222 (S-класс, 2013-2017)

Группа 9, подгруппа 3

СAN-шина в автомобиле:

• CАN‑L — коричневый

• CAN‑H — коричневый с красной полосой.

Штатная кнопка управления:

• Кнопка закрытия ЦЗ на двери водителя.

Двери

Багажник

Капот

Паника штатной сигнализации

Статус центрального замка

Двигатель заведен

Температура двигателя

Температура за бортом

Уровень топлива

Управление со штатного брелка

Управление автономной вентиляцией

Управление дополнительно установленным автономным отопителем

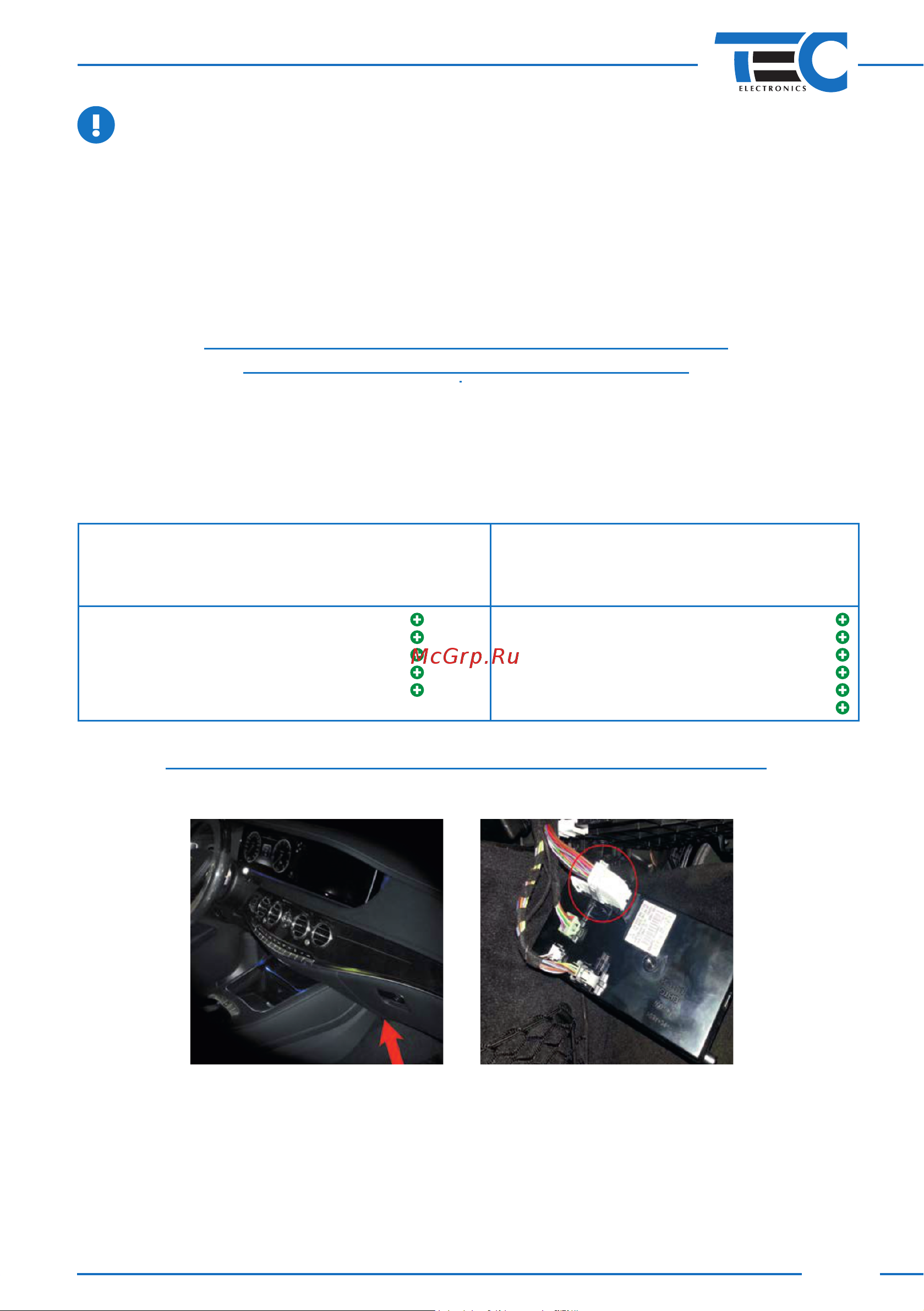

Подключение осуществляется непосредственно у блока KLA. Блок расположен за перча‑

точным ящиком (см. рисунки 16‑19).

Рис. 16 Рис. 17
