Подключение системы FanControl‑GSM на автомобили Mercedes-Benz
21
Отключение производится с помощью разрыва провода LIN‑шины на время работы
FanControl (cм. рисунок 55).
Управление штатным (заводским) автономным отопителем
(только для MB 253 (GLC, 2019--))
Система позволяет включить штатный автономный отопитель для прогрева двигателя
и салона.
Система подключается к CAN‑шине в любом удобном месте, например у блока KLA (см.
рисунок 54). При подключении используется пара проводов системы CAN 1.
Также требуется подключение к LIN‑шине. Подключение осуществляется непосред‑
ственно у блока KLA в белом разъеме (см. рисунок 53).

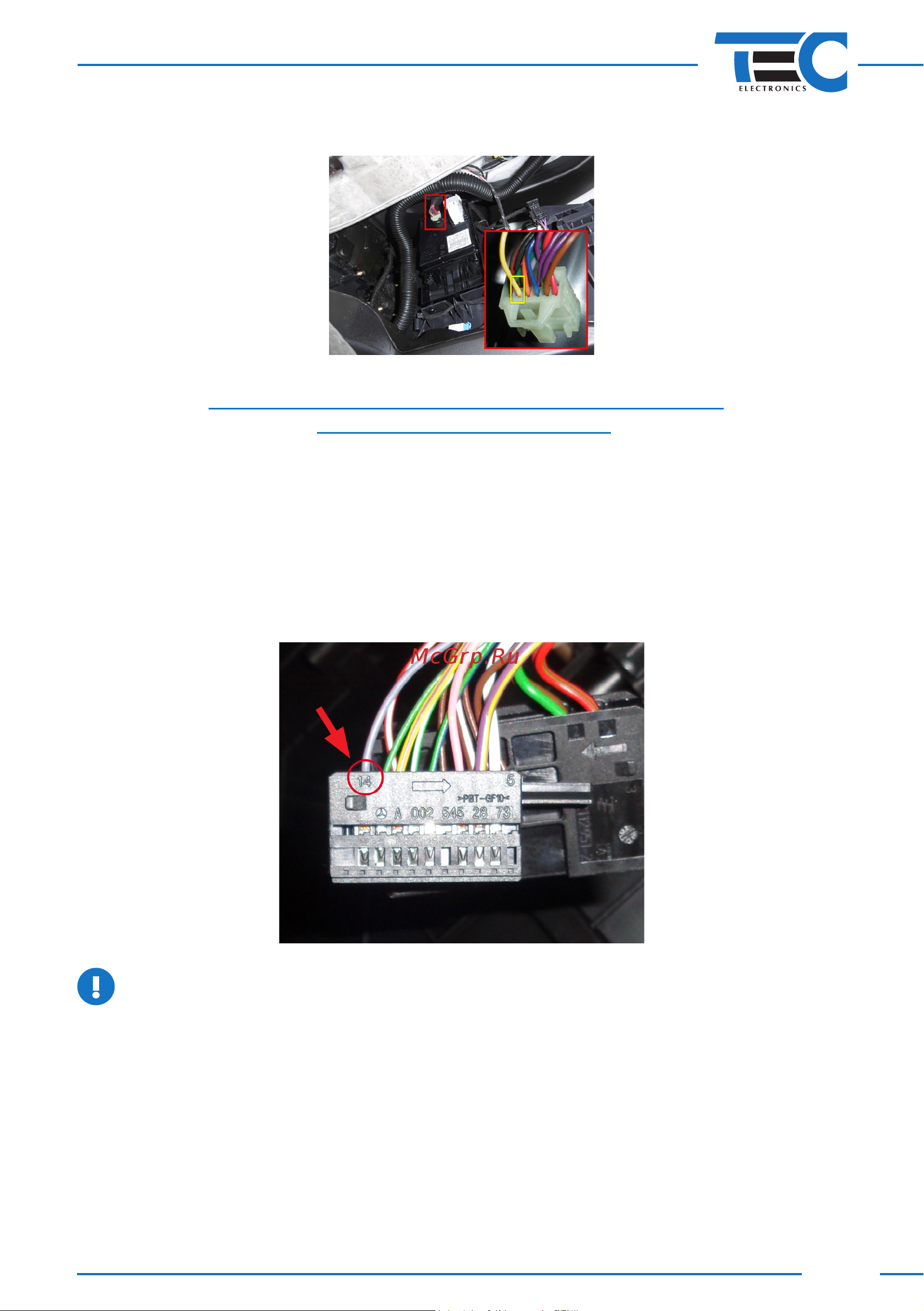

Система подключается в разрыв LIN‑шины автомобиля, подходящей к блоку KLA (контакт
№14, см. рисунок 56). Подробное описание подключения см. в схеме 3.
LIN 1 (серый/зеленый провод) подключается в сторону блока климата.
LIN 2 (серый/синий провод) подключается в сторону автомобиля.
Система позволяет включить климатическую установку автомобиля и одновремен‑
но с этим запустить штатный (заводской) автономный отопитель.
Климатическая установка запускается в штатный режим продувки, предусмотренный
производителем с последней оставленной пользователем температурой.
Рис. 55
LIN
Рис. 56
