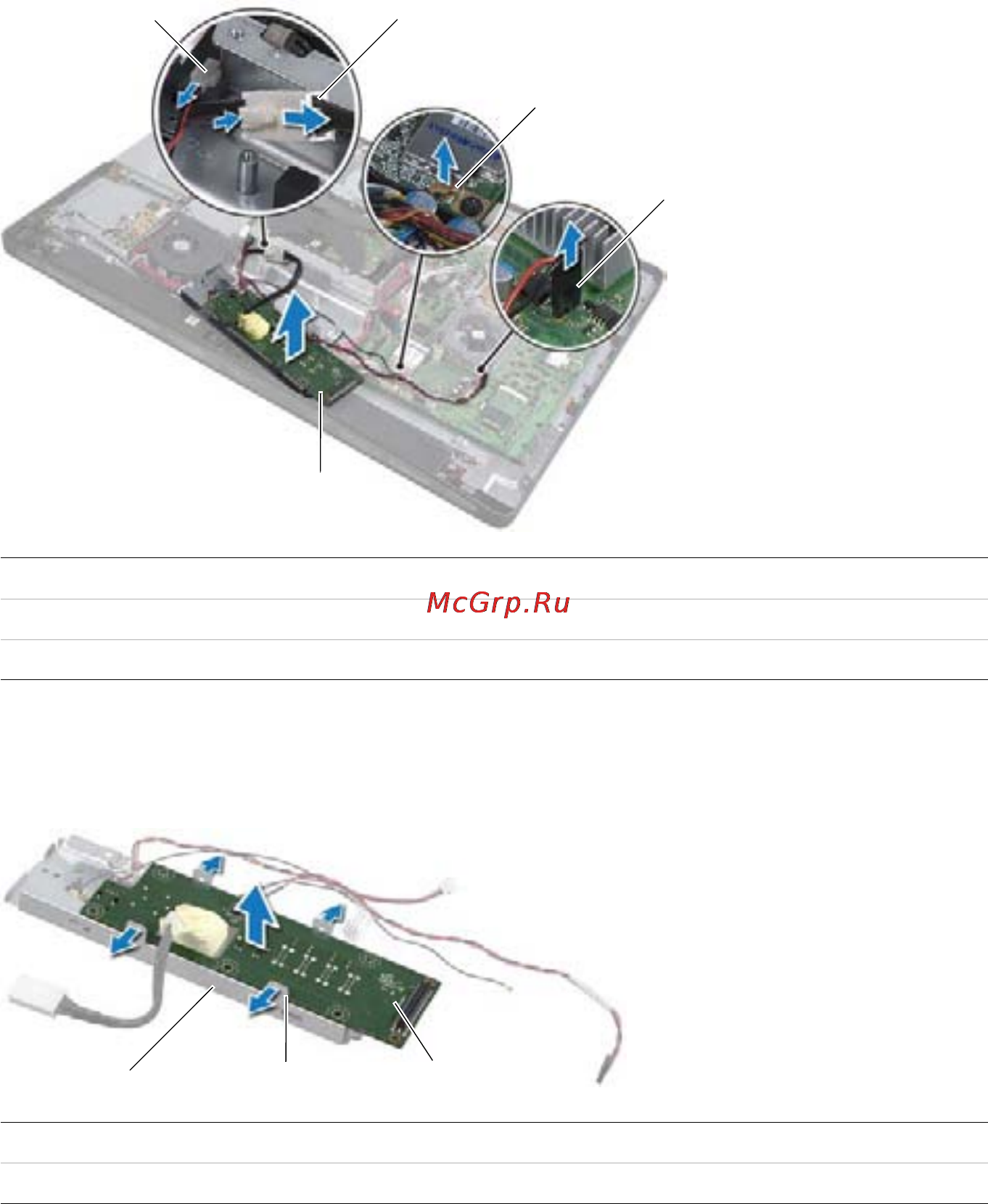

100 | Извлечение платы ввода-вывода
3 Нажмите на фиксатор и отсоедините кабель питания.
4 Отметьте, как проложены кабель ТВ-порта, кабель порта источника
инфракрасного излучения и кабель индикатора блока питания, после чего
отсоедините эти кабели от системной платы.
5 Извлеките кабель ТВ-порта и кабель порта инфракрасного излучателя из
направляющих, по которым они проложены.
6 Приподнимите блок платы
ввода-вывода
с корпуса компьютера.
7 Нажмите на наружные зажимные соединения, чтобы освободить плату ввода-
вывода, после чего приподнимите плату ввода-вывода и снимите ее с
кронштейна.
1 кабель индикатора блока питания 2 кабель питания
3 кабель ТВ-порта 4 кабель порта ИК-излучателя
5 плата ввода-вывода в сборе
1 кронштейн платы ввода-вывода 2 зажимные соединения (4)
3 плата ввода-вывода
1
3
2
4
5
1
2 3
OM_Book.book Page 100 Tuesday, May 15, 2012 3:26 PM
