Извлечение платы ввода-вывода | 99
44
Извлечение платы ввода-вывода
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для
получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 47.
3 Снимите лицевую панель. См. раздел «Снятие лицевой панели» на стр. 87.
4 Снимите панель ввода-вывода. См. раздел «Снятие панели ввода-вывода» на
стр. 91.
5 Снимите экран системной платы. См. раздел «Извлечение экрана
системной
платы» на стр. 31.
6 Снимит
е внутренний каркас. См. раздел «Снятие внутреннего каркаса» на
стр. 95.
Последовательность действий
1 Выверните винты, которыми плата ввода-вывода в сборе крепится к корпусу
компьютера.
2 Аккуратно приподнимите плату ввода-вывода в сборе с корпуса компьютера и
переверните ее.

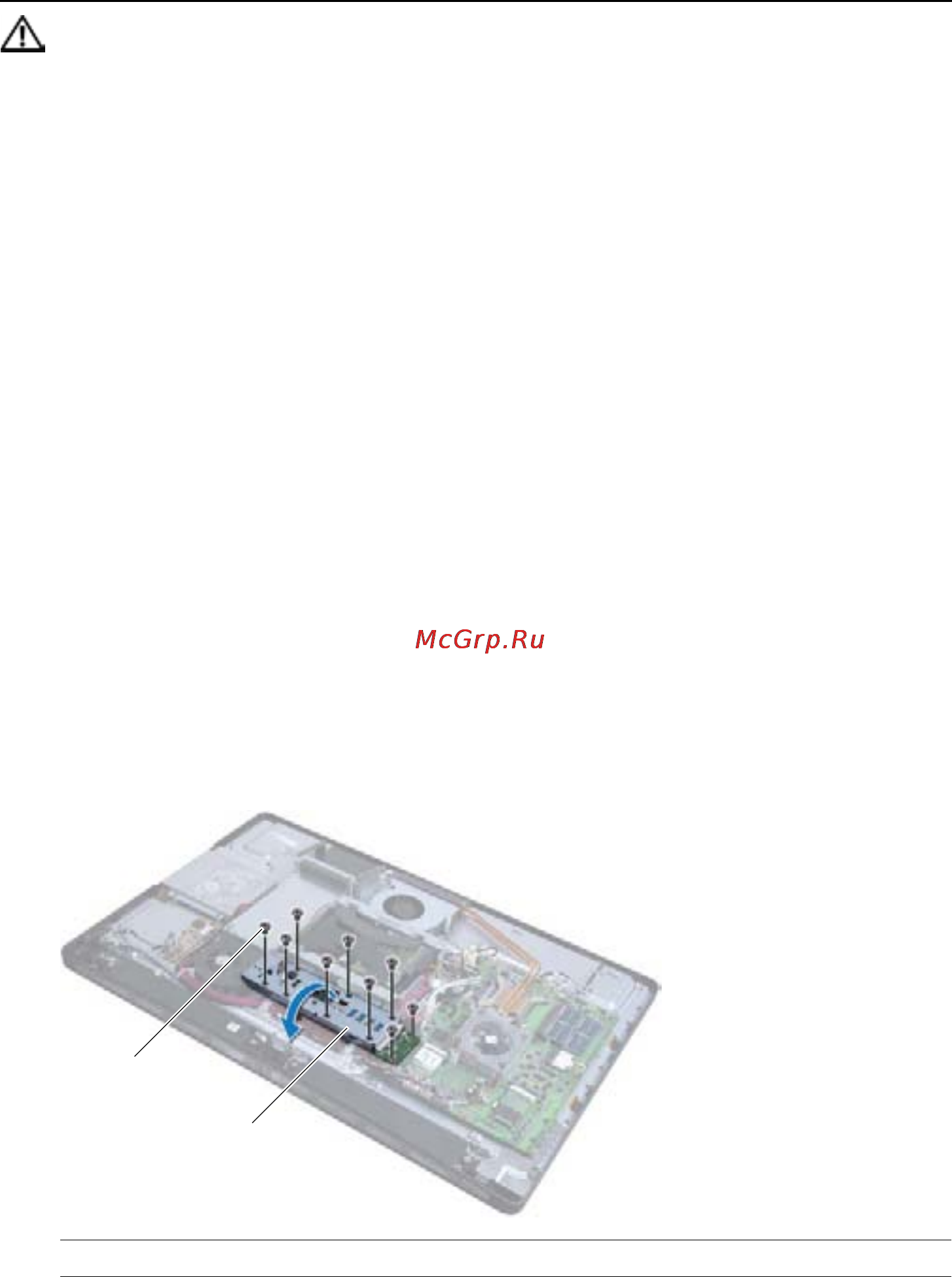

1 винты (9) 2 плата ввода-вывода в сборе
1
2
OM_Book.book Page 99 Tuesday, May 15, 2012 3:26 PM
