Dell XPS One 27 Touch 2720-0007 [128/170] Последовательность действий
![Dell XPS One 27 Touch 2720-0007 [128/170] Последовательность действий](/views2/1088901/page128/bg80.png)
128 | Извлечение средней крышки
Последовательность действий
1 Отсоедините кабель питания подсветки дисплея от дисплея в сборе.
2 Выверните винт, которым кабель заземления крепится к корпусу компьютера.
3 Снимите пластиковый экран над кабелем LVDS и кабелем питания дисплея.
4 Нажмите на защелки и отсоедините кабель LVDS от дисплея в сборе.
5 Отсоедините кабель сенсорного экрана от дисплея в сборе.
6 Нажмите на защелку и отсоедините кабе
ль питания дисплея от дисплея в сборе.

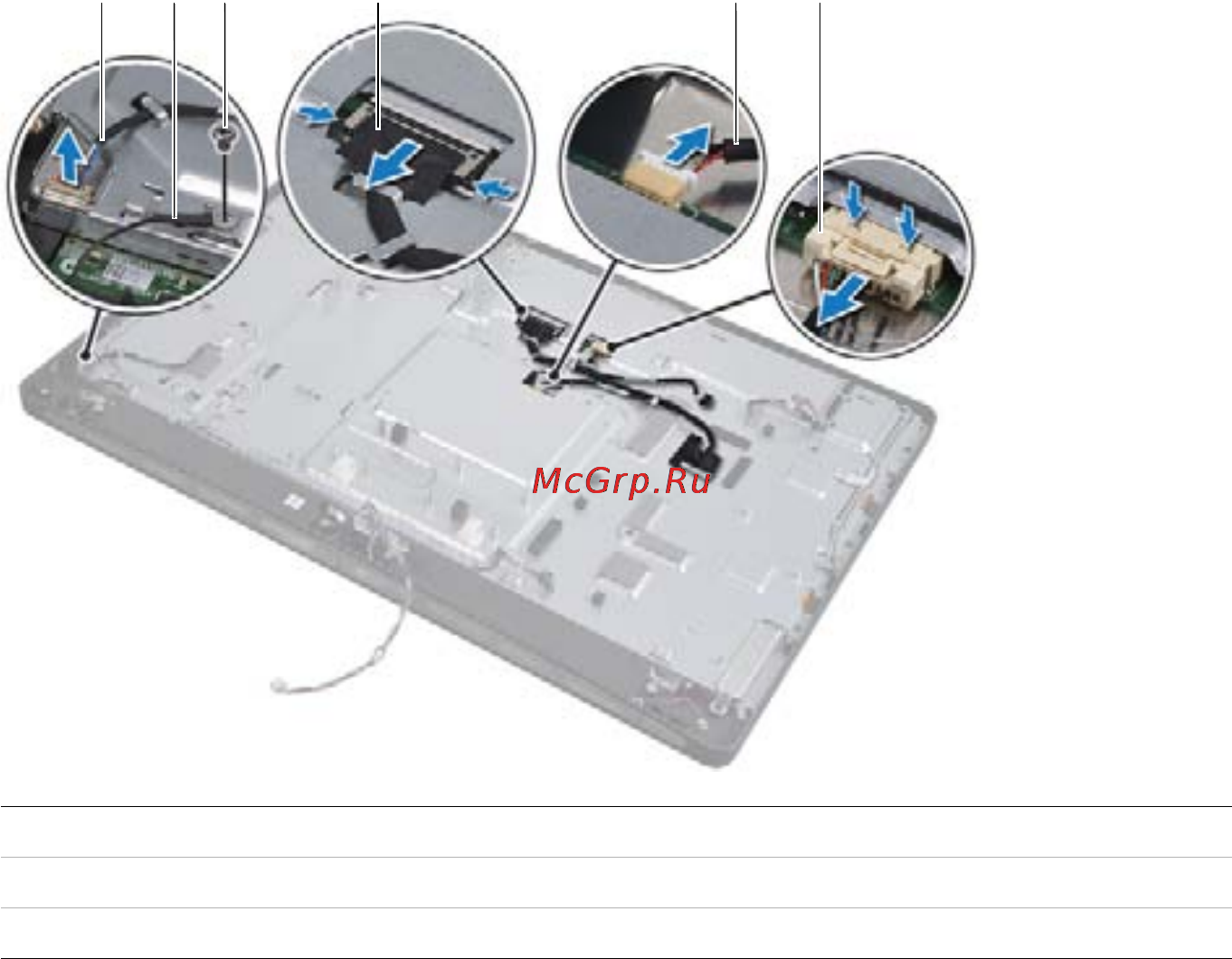

1 кабель питания подсветки дисплея 2 кабель заземления
3 винт кабеля заземления 4 кабель LVDS
5 кабель сенсорного экрана 6 кабель питания дисплея
2314 56
OM_Book.book Page 128 Tuesday, May 15, 2012 3:26 PM
