Снятие каркаса жестких дисков | 55
22
Снятие каркаса жестких дисков
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 47.
3 Выполните действия с шаг 1 по шаг 2 в разделе «Извлечение жесткого диска» на
стр. 51.

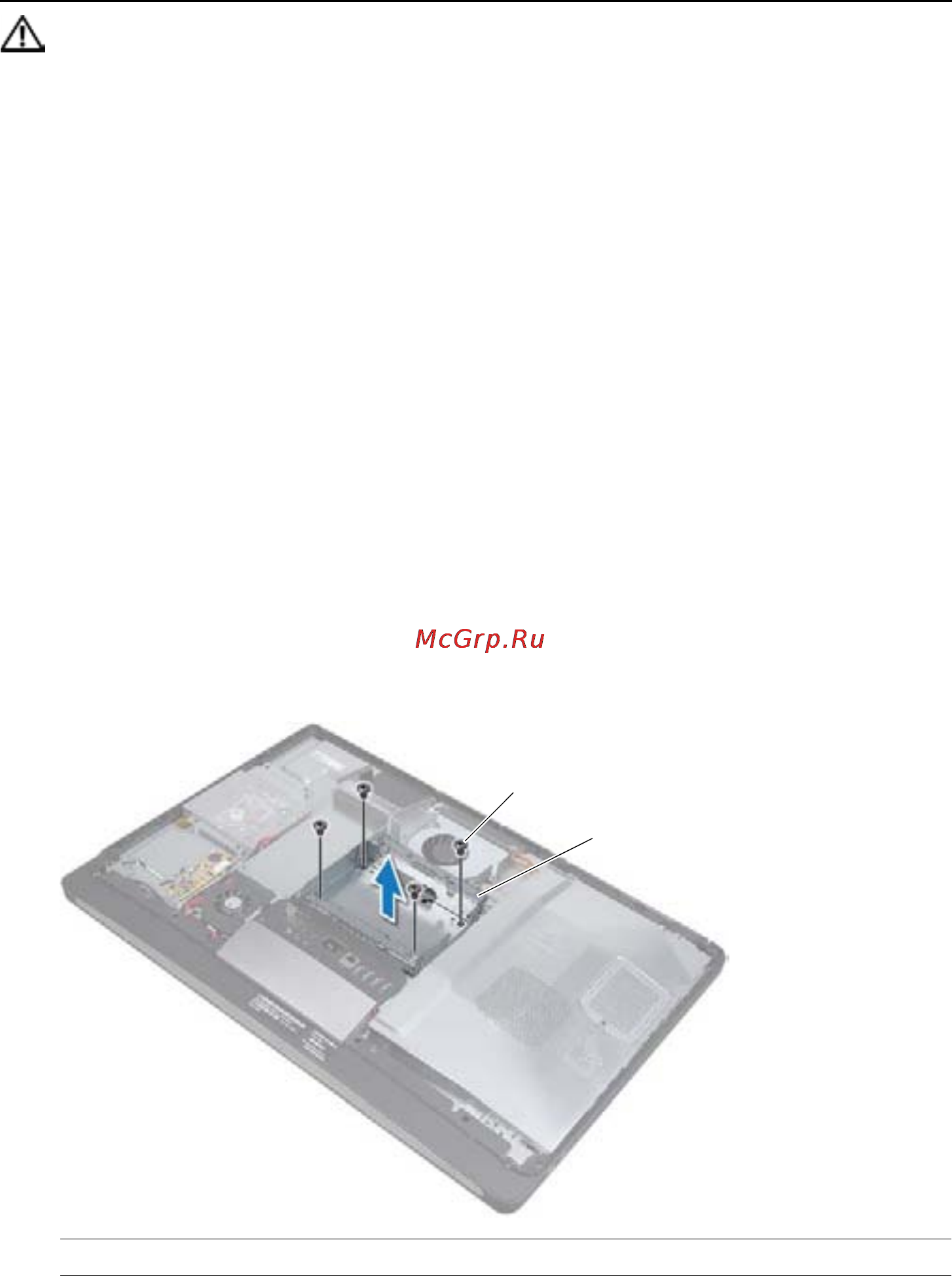

Последовательность действий
1 Выверните винты, которыми каркас жесткого диска крепится к корпусу
компьютера.
2 Извлеките кабели питания из направляющих желобков на каркасе жесткого
диска.
3 Приподнимите каркас жесткого диска и снимите его с корпуса компьютера.
1 винты (4) 2 каркас жесткого диска
2
1
OM_Book.book Page 55 Tuesday, May 15, 2012 3:26 PM
