Снятие вентилятора блока питания | 59
24
Снятие вентилятора блока питания
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для
получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий
1 Поднимите защелку и отсоедините кабель вентилятора блока питания от блока
питания.
2 Выверните винты, которыми вентилятор блока питания крепится к корпусу
компьютера.
3 Аккуратно приподнимите вентилятор блока питания и освободите кабель
вентилятора блока питания из-под платы ввода-вывода в сборе.
4 Приподнимите вентилятор блока питания и извлеките его из компьютера.

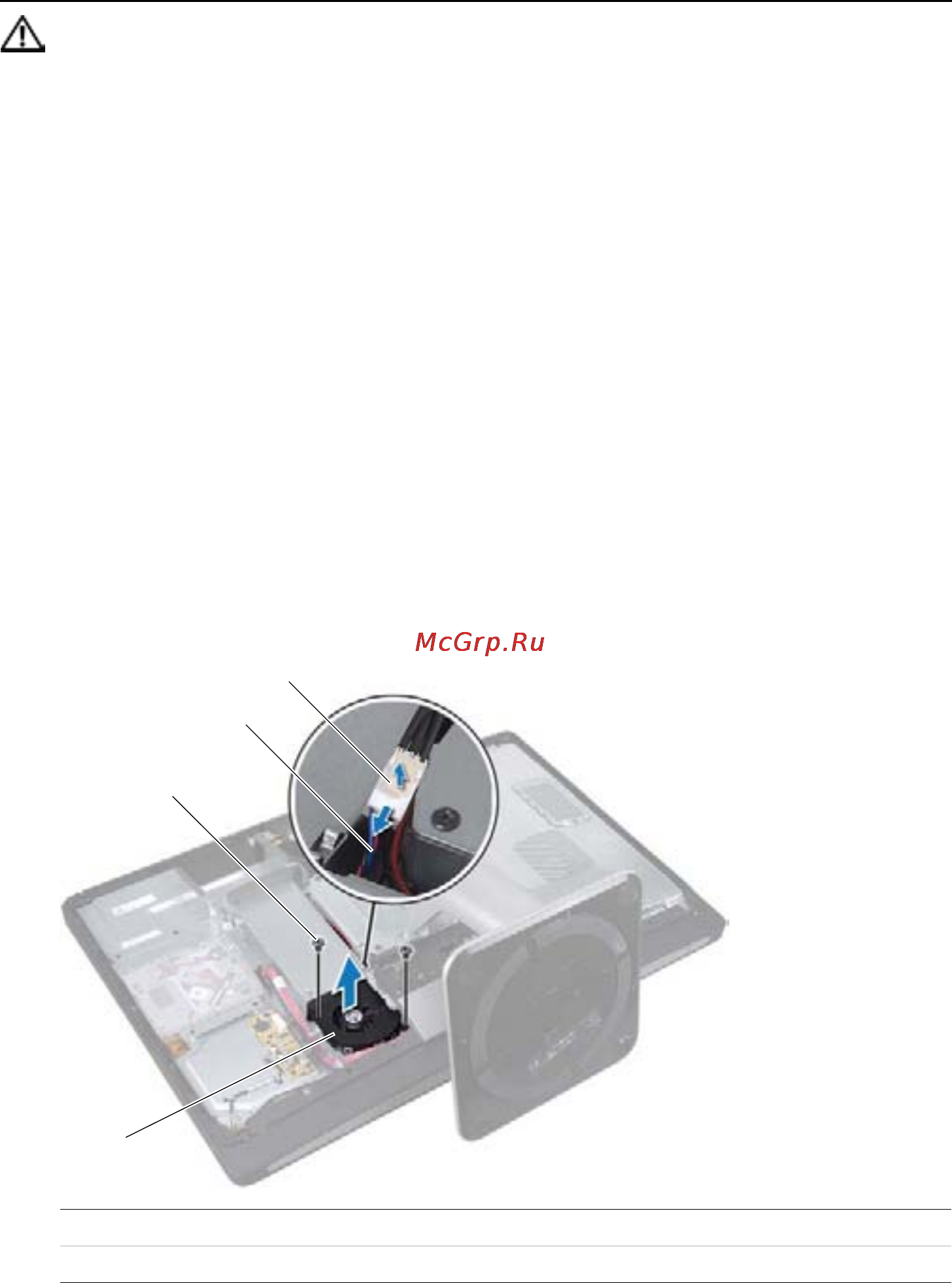

1 вентилятор блока питания 2 винты (2)
3 кабель вентилятора блока питания 4 лепесток крепления
2
1
3
4
