Снятие радиатора процессора

ОСТОРОЖНО! Перед проведением работ с внутренними компонентами

компьютера ознакомьтесь с информацией о мерах предосторожности,

поставляемой с компьютером, и следуйте инструкциям, приведенным в

«Перед началом работы» на стр. 11. По завершении работ с внутренними

компонентами компьютера следуйте инструкциям, приведенным в разделе

«После выполнения работ с внутренними компонентами компьютера» на

стр. 13. Для

получения дополнительной инфор

мации о передовом опыте в

области техники безопасности см. веб-страницу, посвященную

соответствию нормативам: dell.com/regulatory_compliance.

Предварительные действия

1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.

2 Снимите экран системной платы. См. раздел «Извлечение экрана системной

платы» на стр. 31.

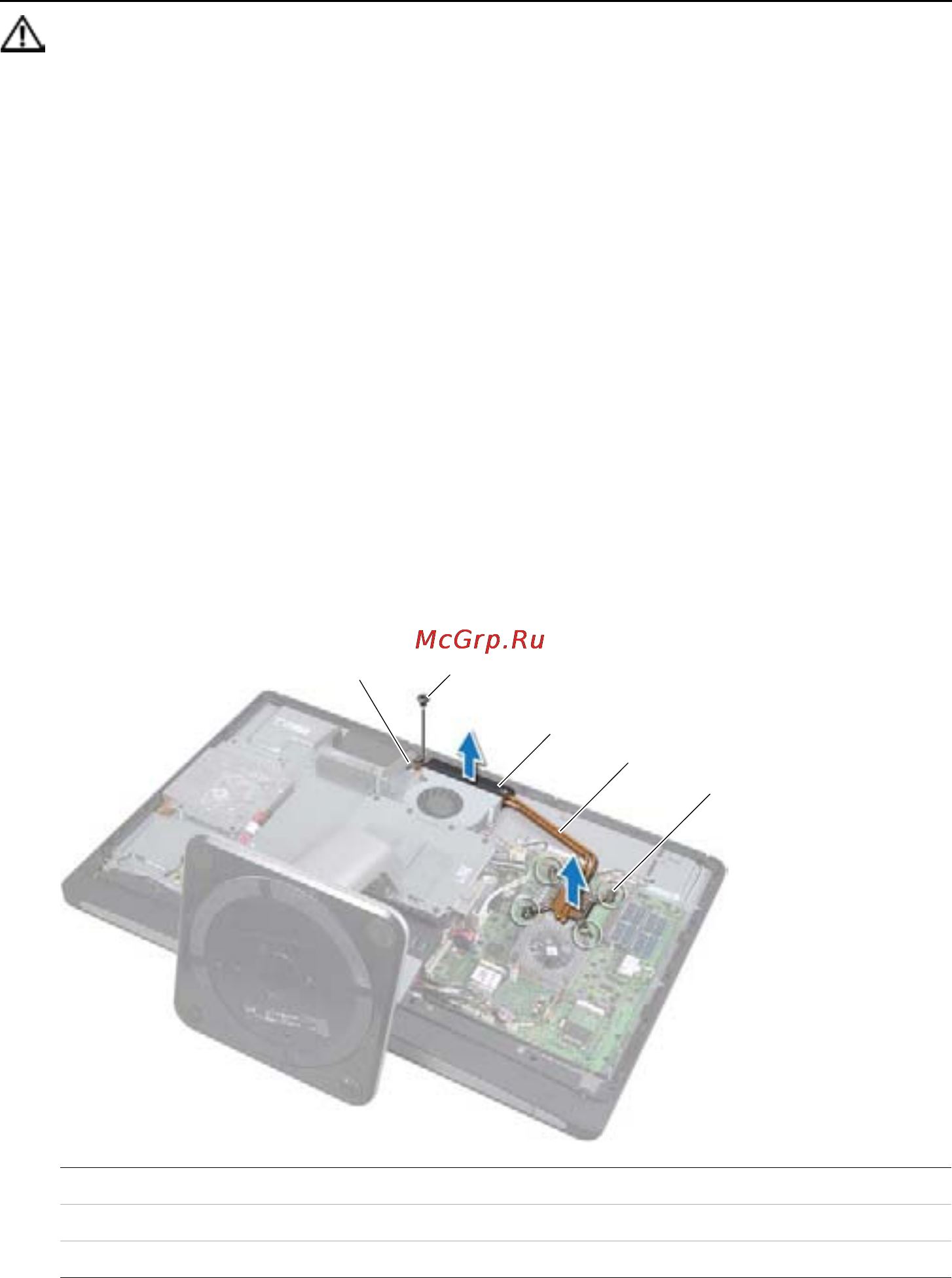

Последовательность действий

1 Выверните винт крепления вентиляционных каналов и кабеля заземления к

корпусу компьютера.

2 Последовательно (порядок указан на радиаторе процессора) открутите

невыпадающие винты, крепящие радиатор процессора к системной плате.

3 Приподнимите радиатор процессора и снимите его с системной платы.

1 кабель заземления 2 винт

3 вентиляционные отверстия 4 радиатор процессора

5 невыпадающие винты (4)
