108 | Снятие порта ИК-излучателя
Последовательность действий
1 Снимите гайку крепления порта ИК-излучателя к кронштейну платы ввода-
вывода.
2 Снимите порт ИК-излучателя и кабель порта ИК-излучателя с платы ввода-
вывода в сборе.

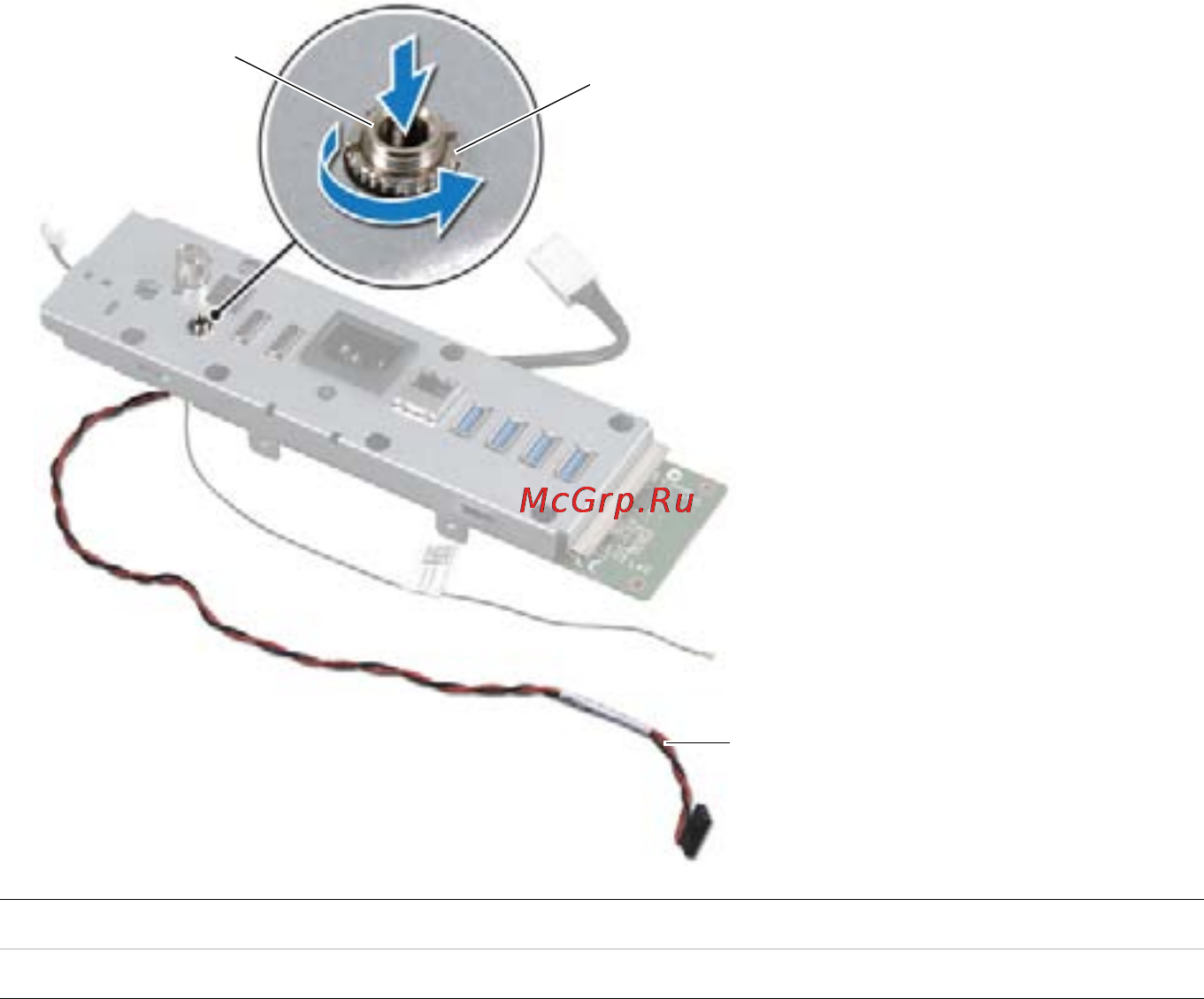

1 порт ИК-излучателя 2 гайка
3 кабель порта ИК-излучателя
2
1
3
