Снятие панели ввода-вывода | 91
40
Снятие панели ввода-вывода
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите стойку. См. раздел «Снятие стойки» на стр. 47.
3 Снимите лицевую панель. См. раздел «Снятие лицевой панели» на стр. 87.
Последовательность действий

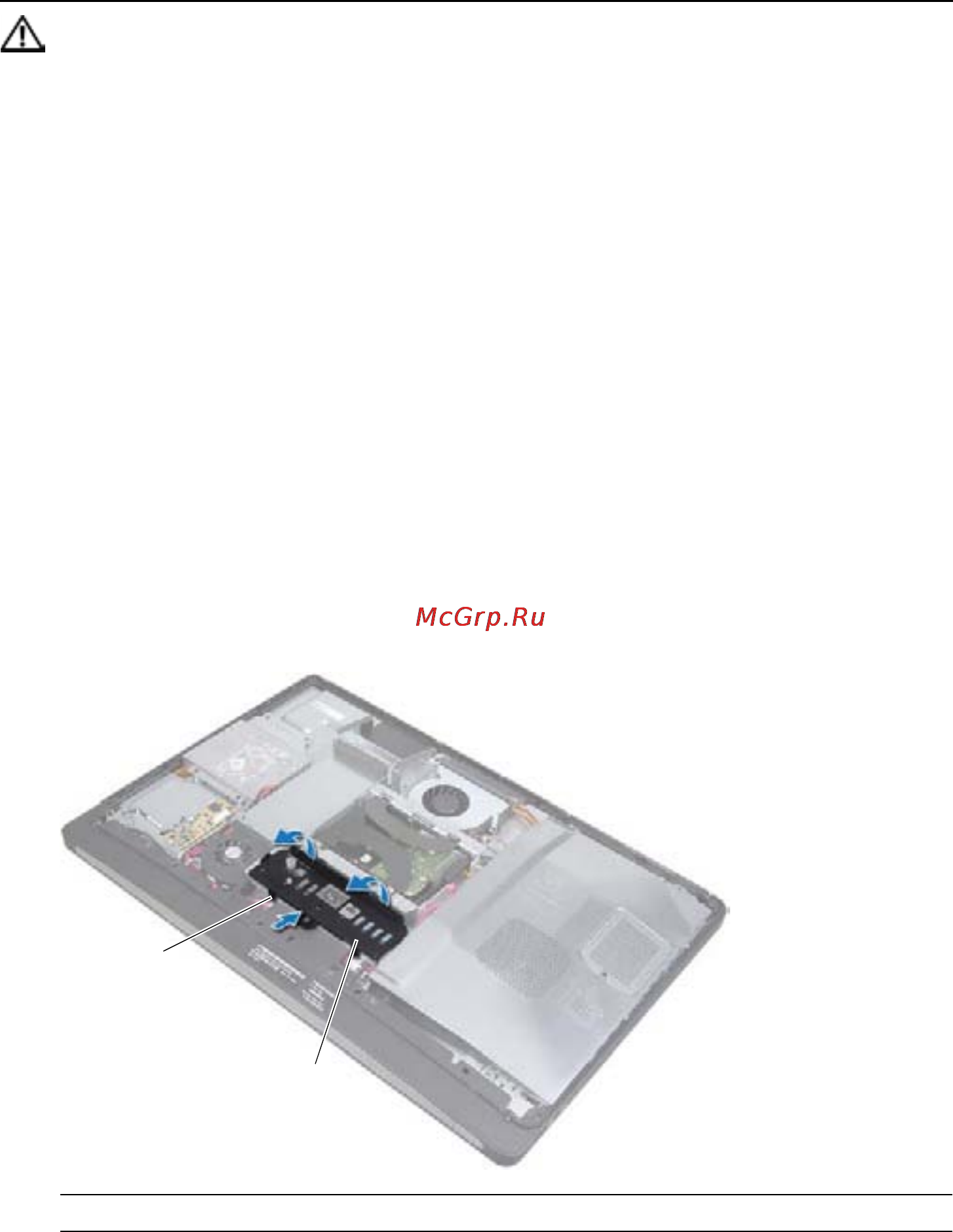

1 Нажмите на панель ввода-вывода по направлению к верхней части компьютера,
после чего поверните панель ввода-вывода вверх.
2 Ослабьте защелки на панели ввода-вывода и приподнимите ее с корпуса
компьютера.
1 защелки 2 панель ввода-вывода
1
3
OM_Book.book Page 91 Tuesday, May 15, 2012 3:26 PM
