52 | Извлечение жесткого диска

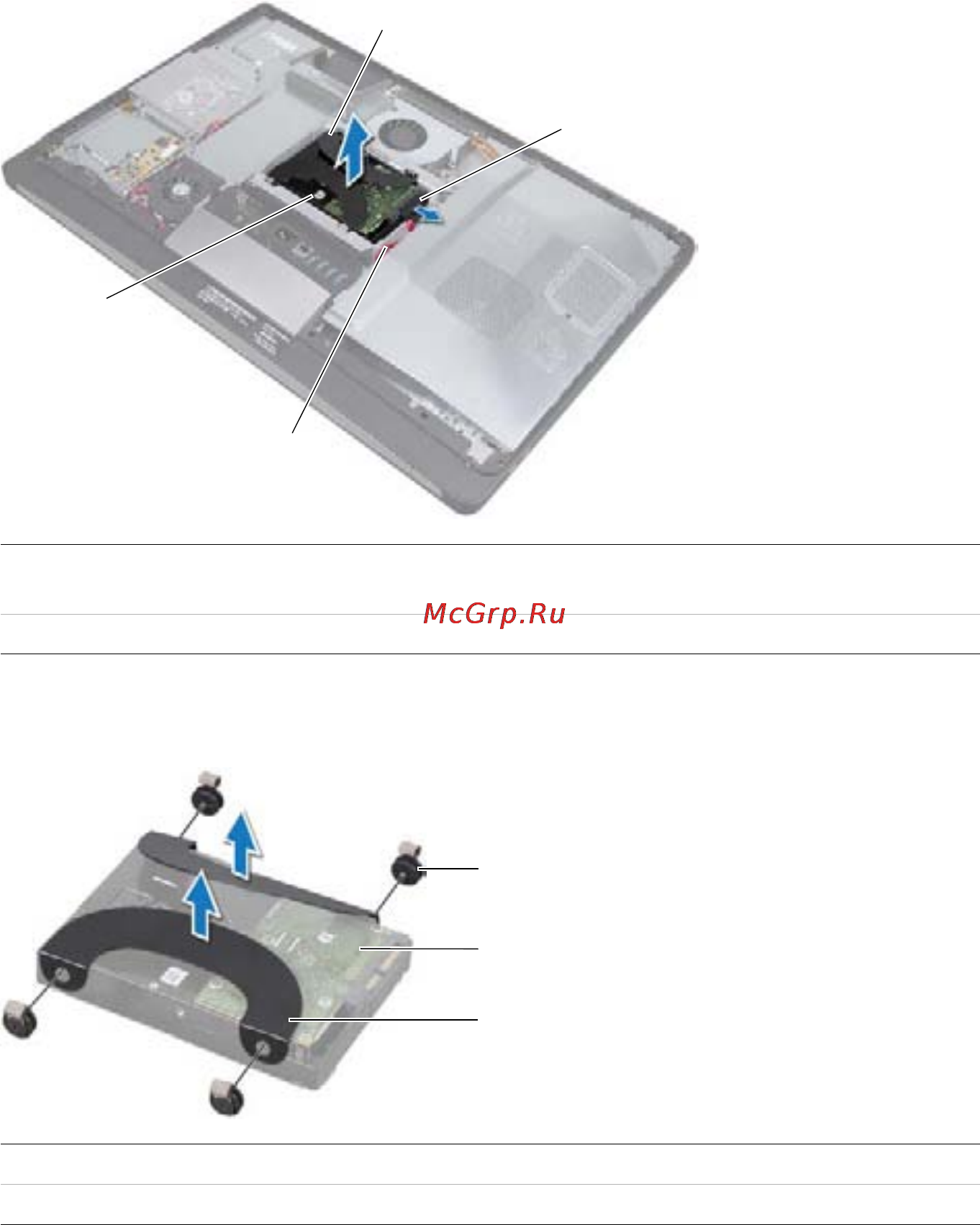

2 Отсоедините разъем кабеля питания и передачи данных от жесткого диска в
сборе.
3 Выверните винты крепления скоб к жесткому диску и снимите скобы с жесткого
диска.
1 скобы (2) 2 разъем кабеля питания и кабеля
передачи данных
3 кабели питания и передачи данных 4 жесткий диск в сборе
1 винты (4) 2 жесткий диск
3 скобы (2)
4
2
1
3
2
3
1
OM_Book.book Page 52 Tuesday, May 15, 2012 3:26 PM
