Извлечение модуля (или модулей) памяти | 39
14
Извлечение модуля (или модулей)
памяти
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий

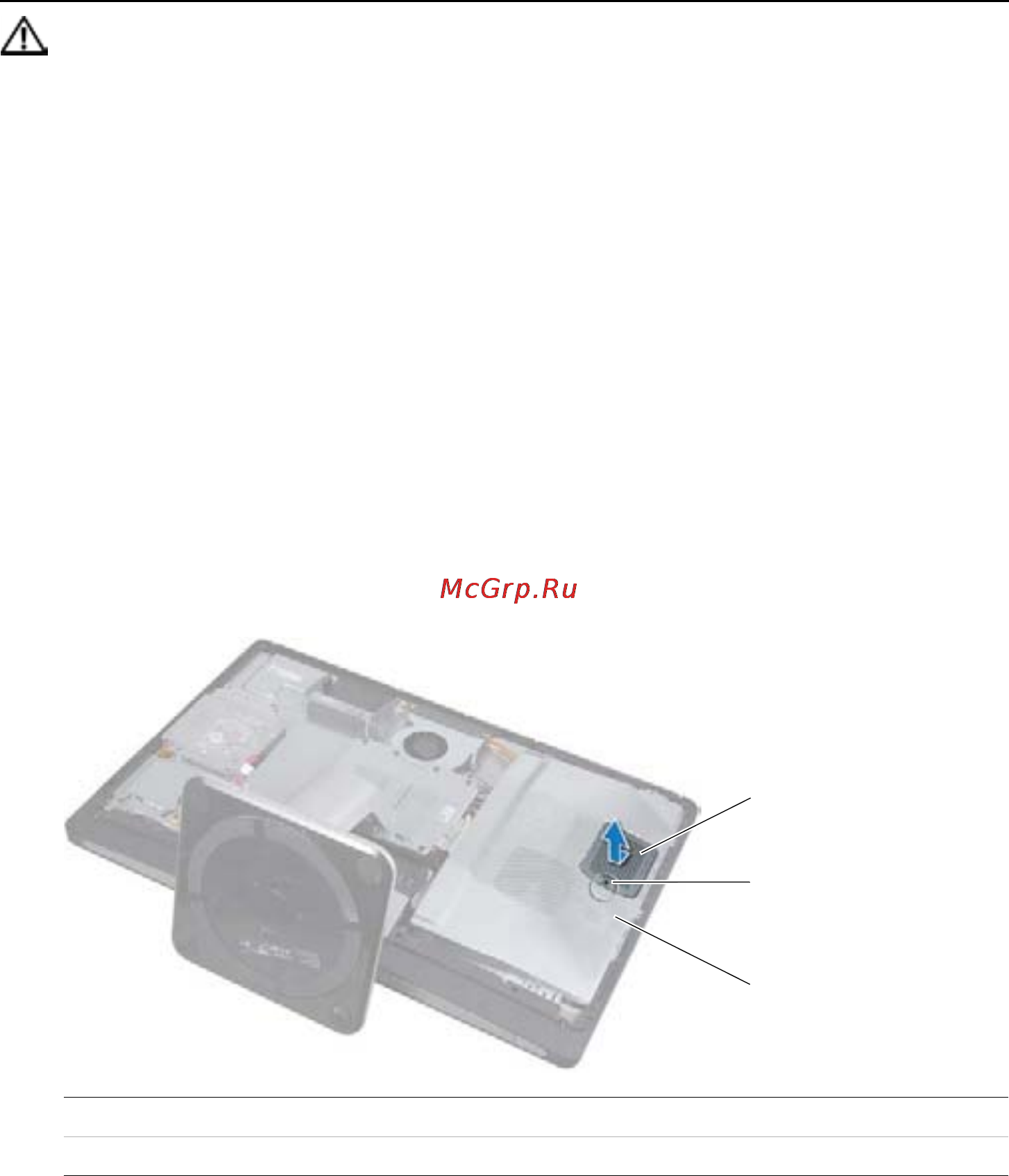

1 Выверните винт, которым экран модуля памяти крепится к экрану системной
платы.
2 Сдвиньте экран модуля памяти в сторону нижней части компьютера, а затем
снимите его с экрана системной платы.
1 экран модуля памяти 2 винт
3 экран системной платы
1
2
3
OM_Book.book Page 39 Tuesday, May 15, 2012 3:26 PM
