40 | Извлечение модуля (или модулей) памяти

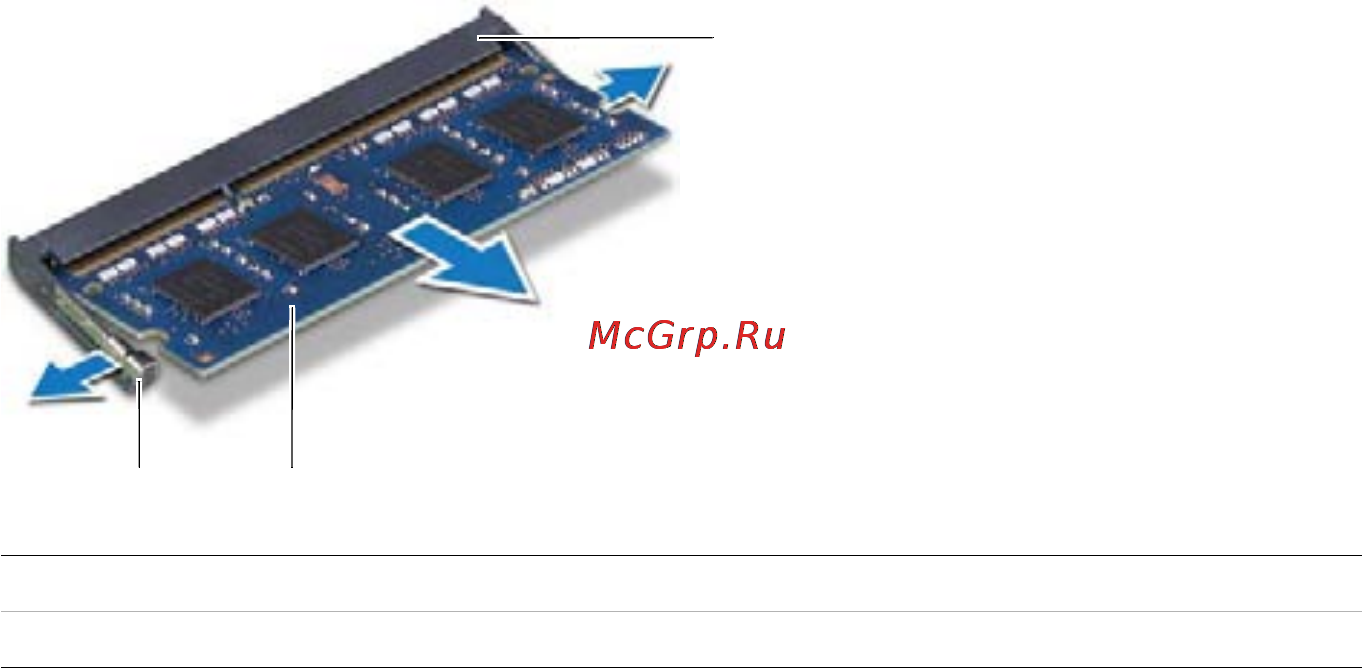

3 Подушечками пальцев осторожно раскрывайте фиксаторы с каждой стороны
разъема модуля памяти до тех пор, пока модуль памяти слегка не выскочит из
разъема.
4 Извлеките модуль памяти из разъема.
1 защелки (2) 2 модуль памяти
3 разъем модуля памяти
1
3
2
OM_Book.book Page 40 Tuesday, May 15, 2012 3:26 PM
