124 | Снятие боковой платы ввода-вывода
Последовательность действий
1 Выверните винты крепления экрана боковой платы ввода-вывода к корпусу
компьютера.
2 Снимите экран боковой платы ввода-вывода.
3 Осторожно приподнимите боковую плату ввода-вывода, начиная с ее
внутреннего края, после чего освободите порты боковой платы ввода-вывода из
гнезд в корпусе компьютера.

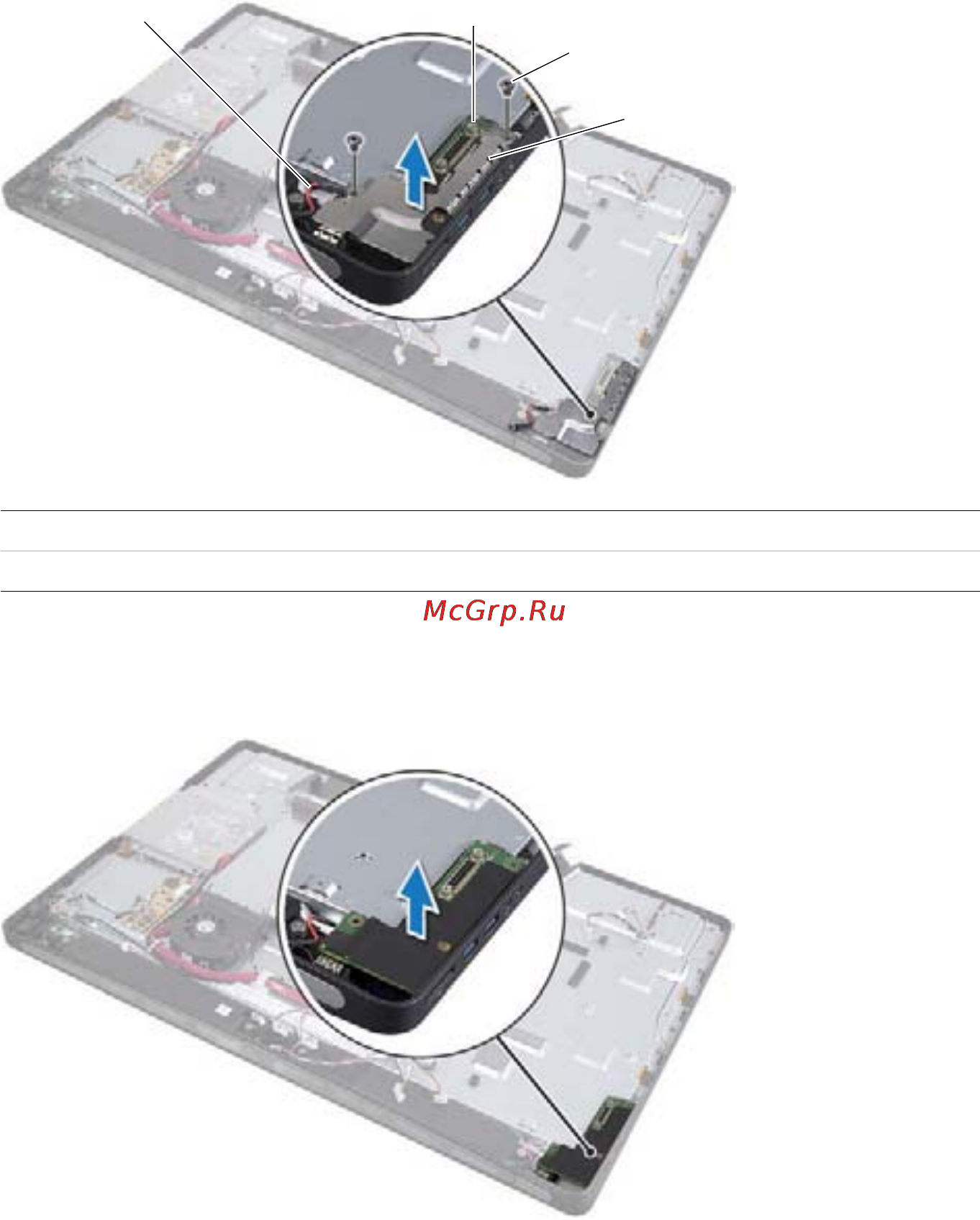

1 кабель заземления 2 боковая плата ввода-вывода
3 винты (2) 4 экран боковой платы ввода-вывода
21
3
4
