Извлечение мини-платы ТВ-тюнера | 63
26
Извлечение мини-платы ТВ-тюнера
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите экран системной платы. См. раздел «Извлечение экрана системной
платы» на стр. 31.

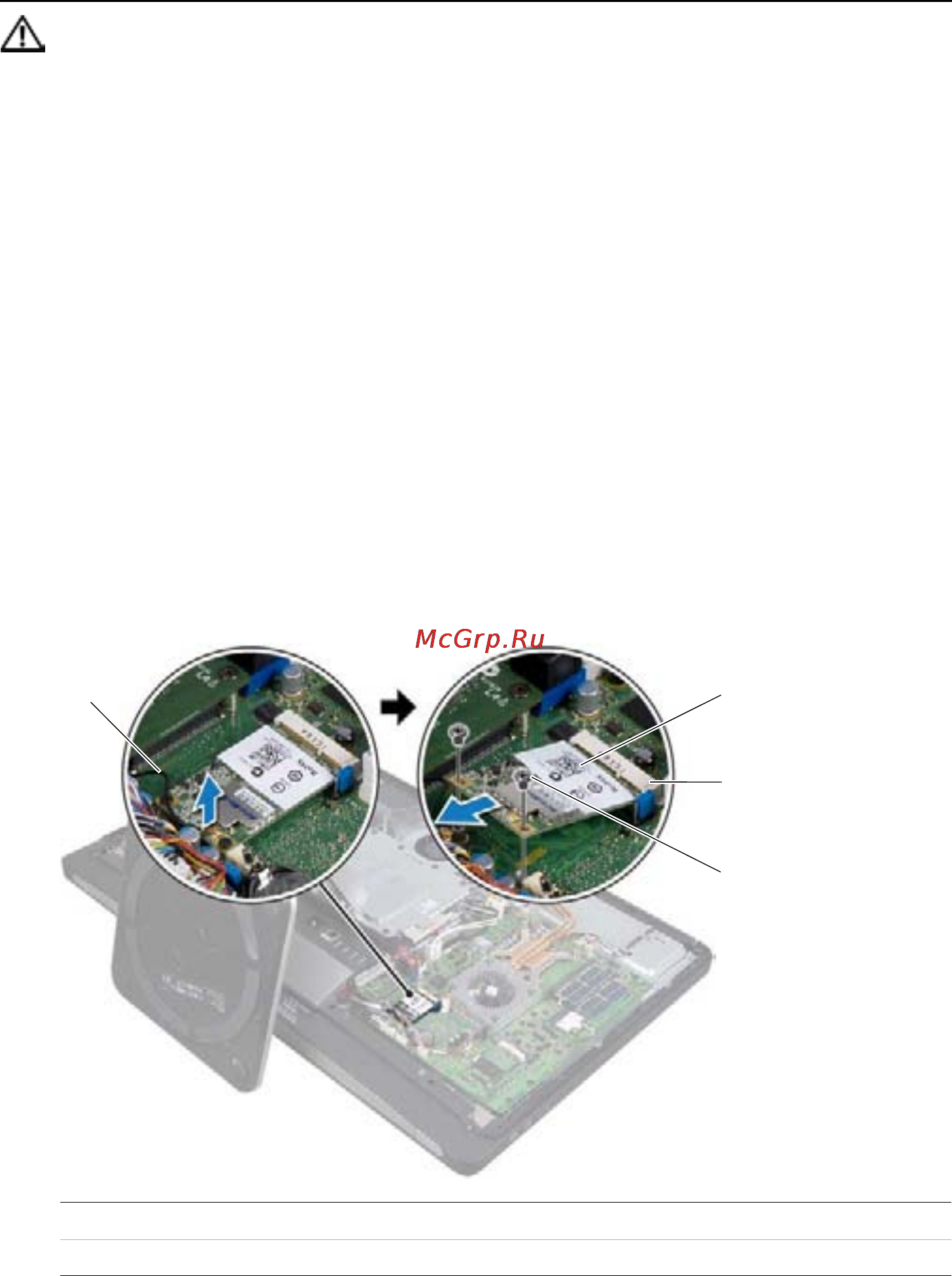

Последовательность действий
1 Отсоедините кабель ТВ-порта от мини-платы ТВ-тюнера.
2 Выверните винты, которыми мини-плата ТВ-тюнера крепится к системной плате.
3 Сдвиньте мини-плату ТВ-тюнера и извлеките ее из разъема.
1 кабель ТВ-порта 2 мини-плата ТВ-тюнера
3 разъем мини-платы ТВ-тюнера 4 винты (2)
1
2
3
4
OM_Book.book Page 63 Tuesday, May 15, 2012 3:26 PM
