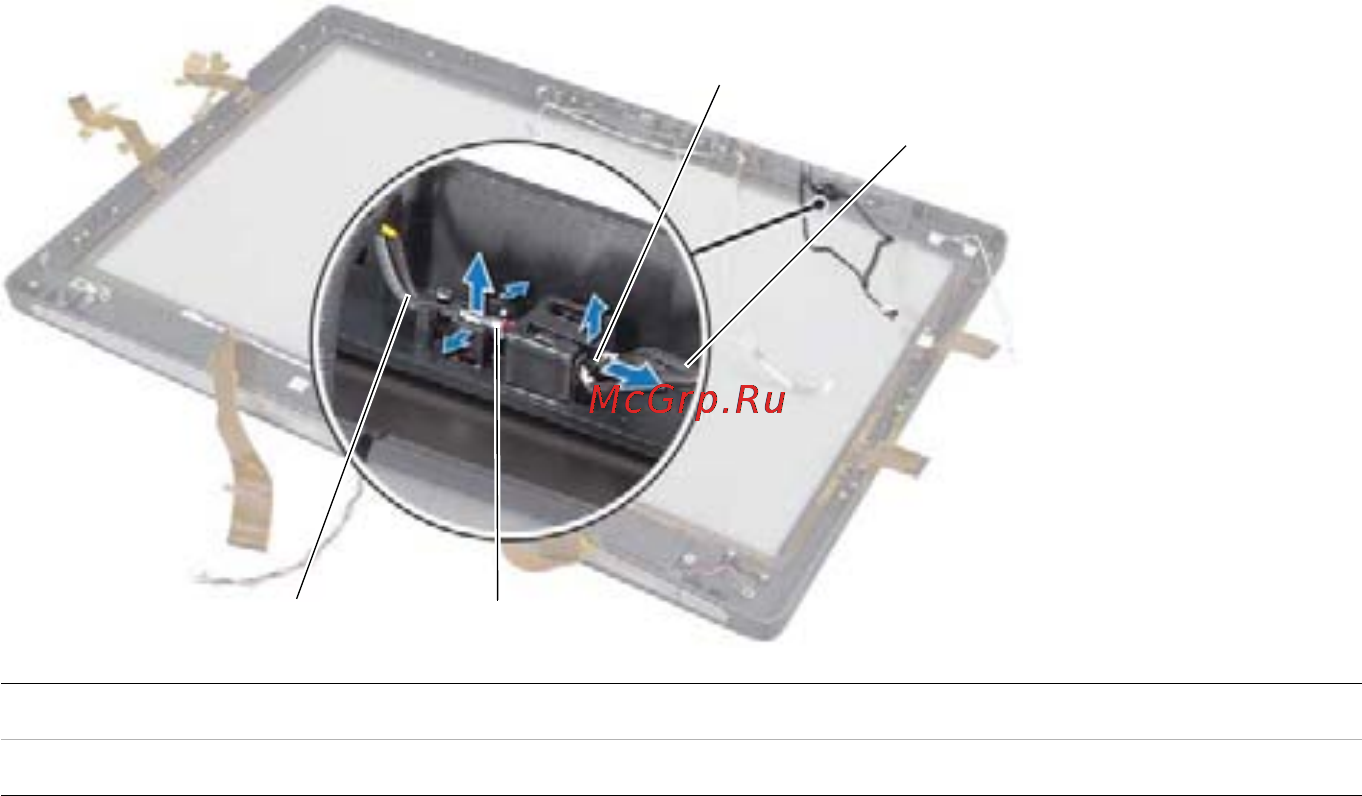

150 | Извлечение ИК-модуля
Последовательность действий
1 Поднимите защитный выступ и выдвиньте ИК-датчик из гнезда.
2 Освободите индикатор активности ИК-датчика из гнезда.
3 Снимите ИК-модуль с основания компьютера.
1 инфракрасный датчик 2 кабель ИК-датчика
3 индикатор активности ИК-датчика 4 кабель индикатора активности ИК-датчика
1
2
34
OM_Book.book Page 150 Tuesday, May 15, 2012 3:26 PM
