154 | Снятие антенных модулей
Последовательность действий
1 Отсоедините антенные кабели беспроводной сети от мини-платы беспроводной
сети.
2 Запомните, как уложены антенные кабели и извлеките их из направляющих
желобков.
3 Отделите антенные модули от корпуса компьютера.
4 Приподнимите и снимите антенные модули с корпуса компьютера.

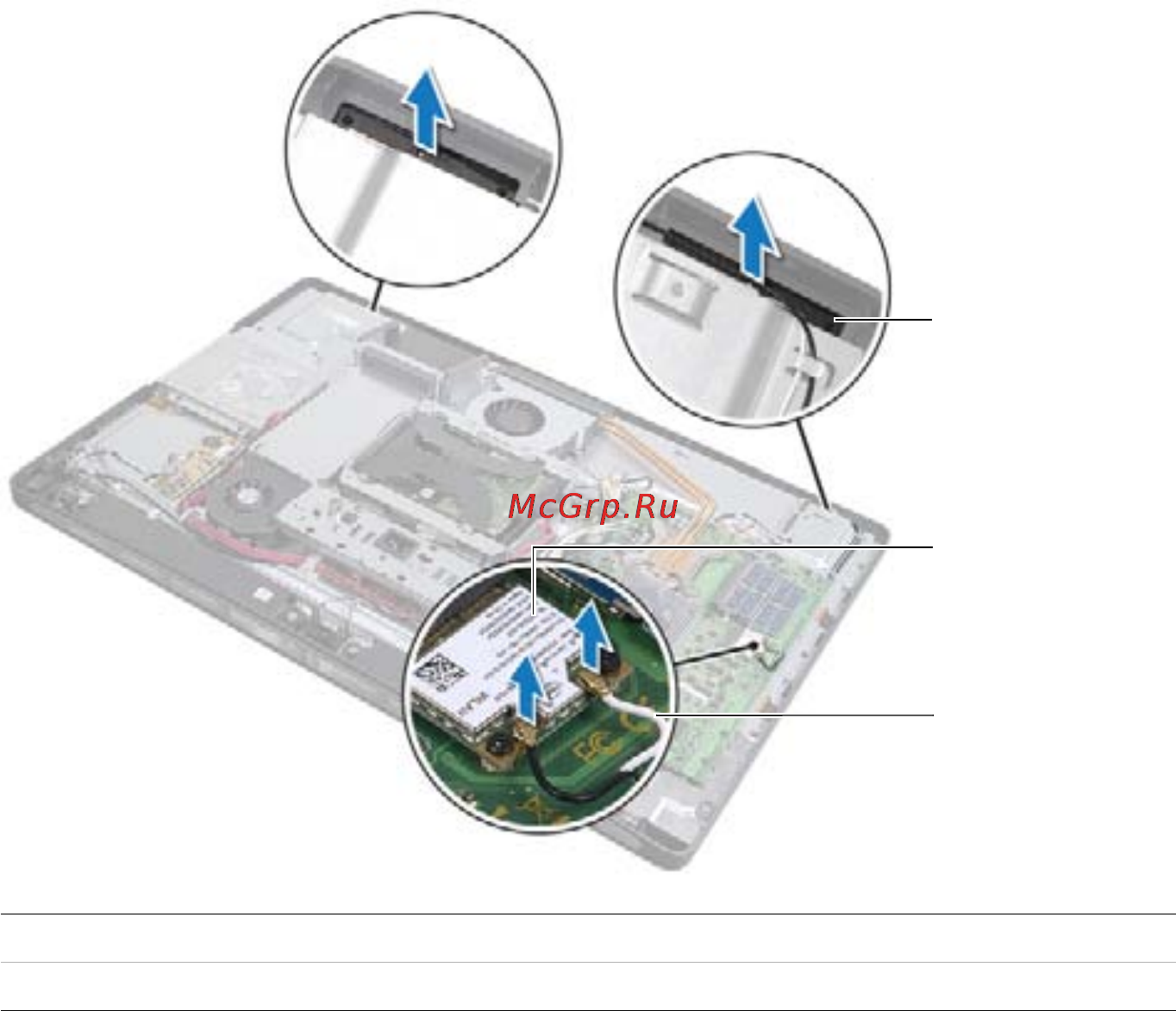

1 модули антенны (2) 2 мини-плата беспроводной сети
3 антенные кабели беспроводной сети (2)
