Снятие вентилятора радиатора процессора | 75
32
Снятие вентилятора радиатора
процессора
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите экран системной платы. См. раздел «Извлечение экрана системной
платы» на стр. 31.
Последовательность действий
1 Отсоедините кабель вентилятора радиатора процессора от системной платы.
2 Выверните винты, которыми вентилятор радиатора процессора крепится к
корпусу компьютера.
3 Приподнимите вентилятор радиатора процессора и извлеките его из корпуса
компьютера.

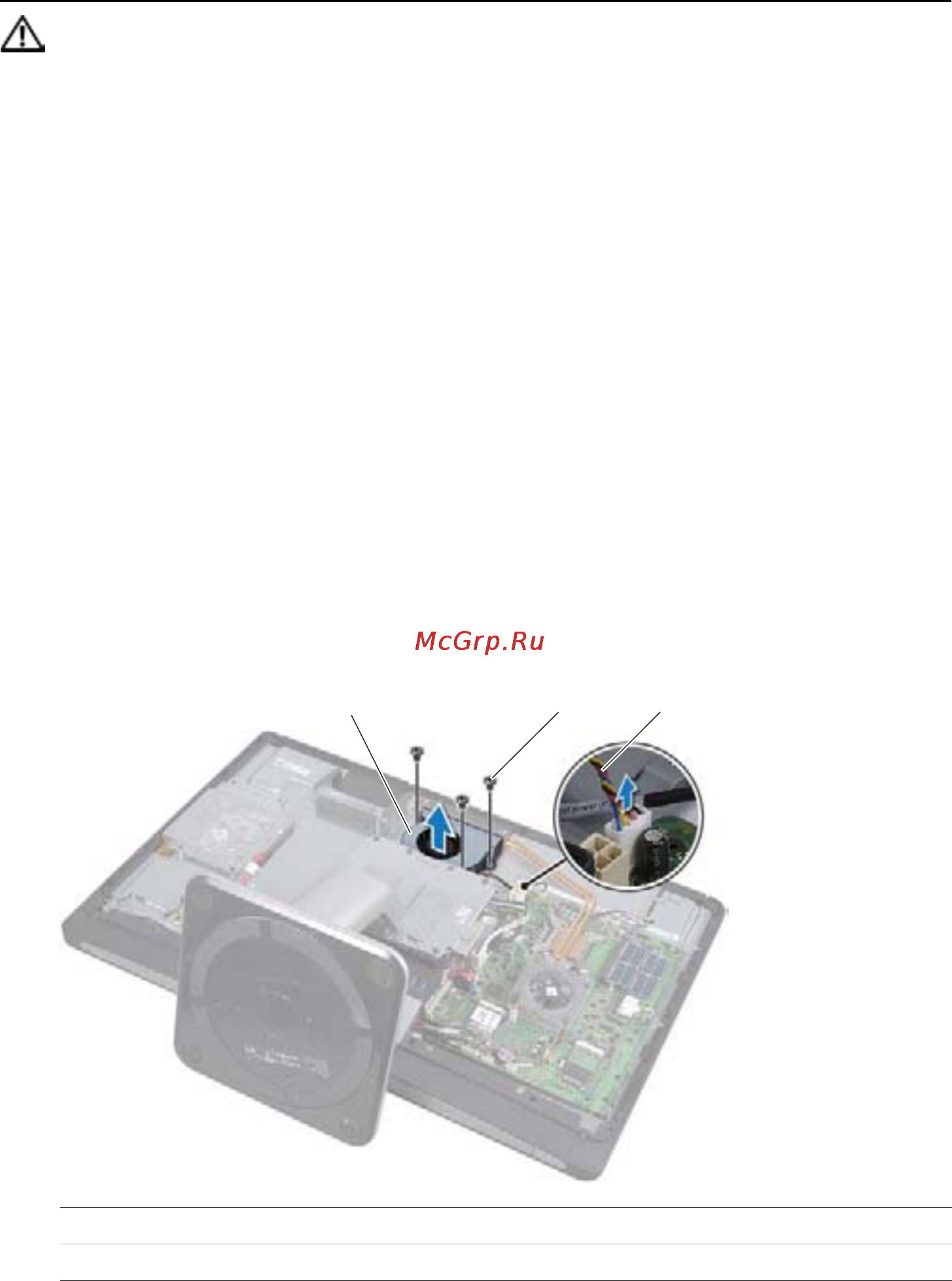

1 вентилятор радиатора процессора 2 винт (3)
3 кабель вентилятора радиатора процессора
1
2
3
