Извлечение мини-платы mSATA | 71
30
Извлечение мини-платы mSATA
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2 Снимите экран системной платы. См. раздел «Извлечение экрана системной
платы» на стр. 31.
Последовательность действий

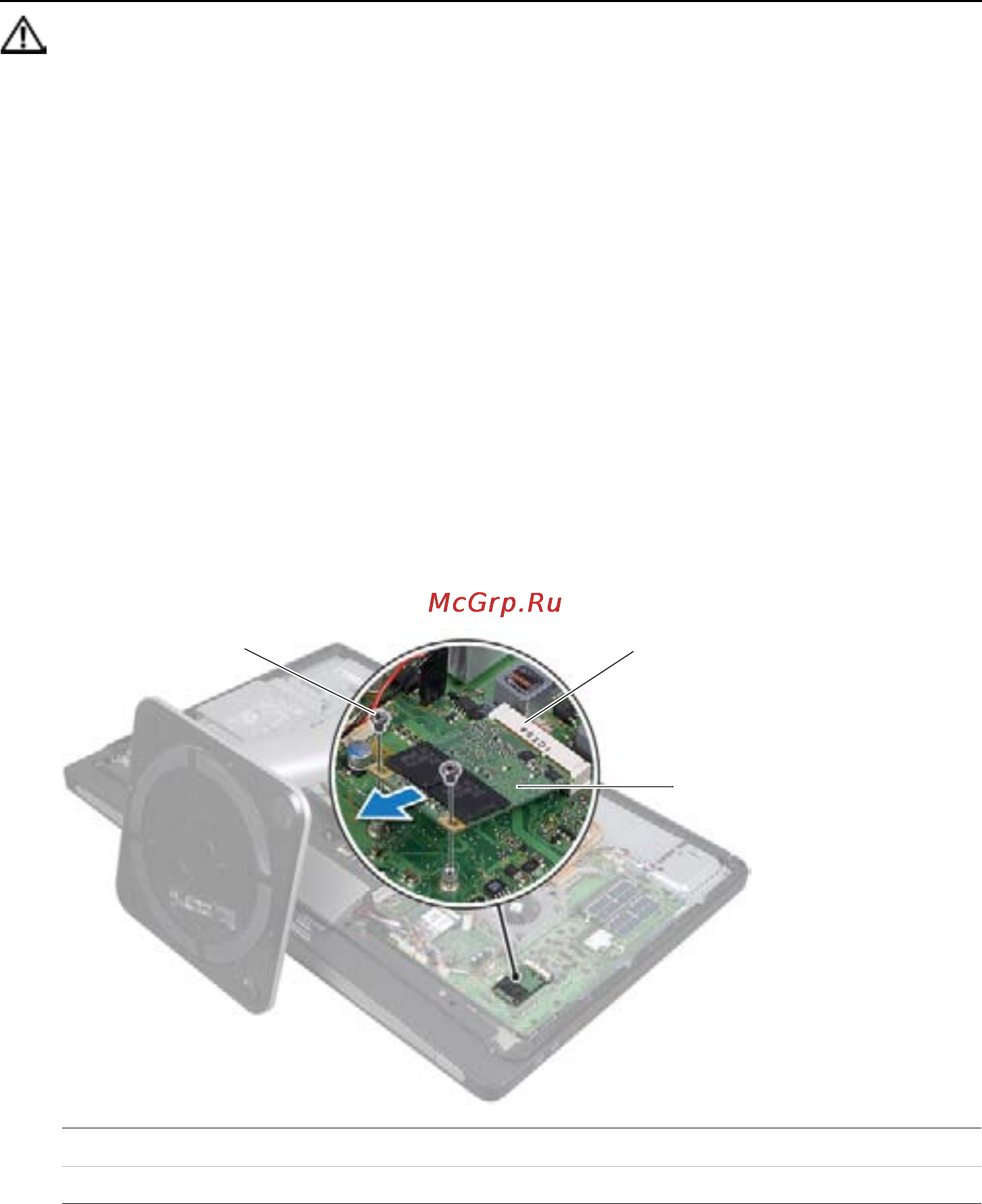

1 Выверните винты, которыми мини-плата mSATA крепится к системной плате.
2 Сдвиньте и извлеките мини-плату mSATA из разъема мини-платы mSATA.
1 винты (2) 2 разъем мини-платы mSATA
3 мини-плата mSATA
1
2
3
OM_Book.book Page 71 Tuesday, May 15, 2012 3:26 PM
