Снятие лицевой панели | 87
38
Снятие лицевой панели
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Дополнительные сведения по вопрос
ам безопасности см. на веб-
странице, посвященной соответствию нормативам:
www.dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий

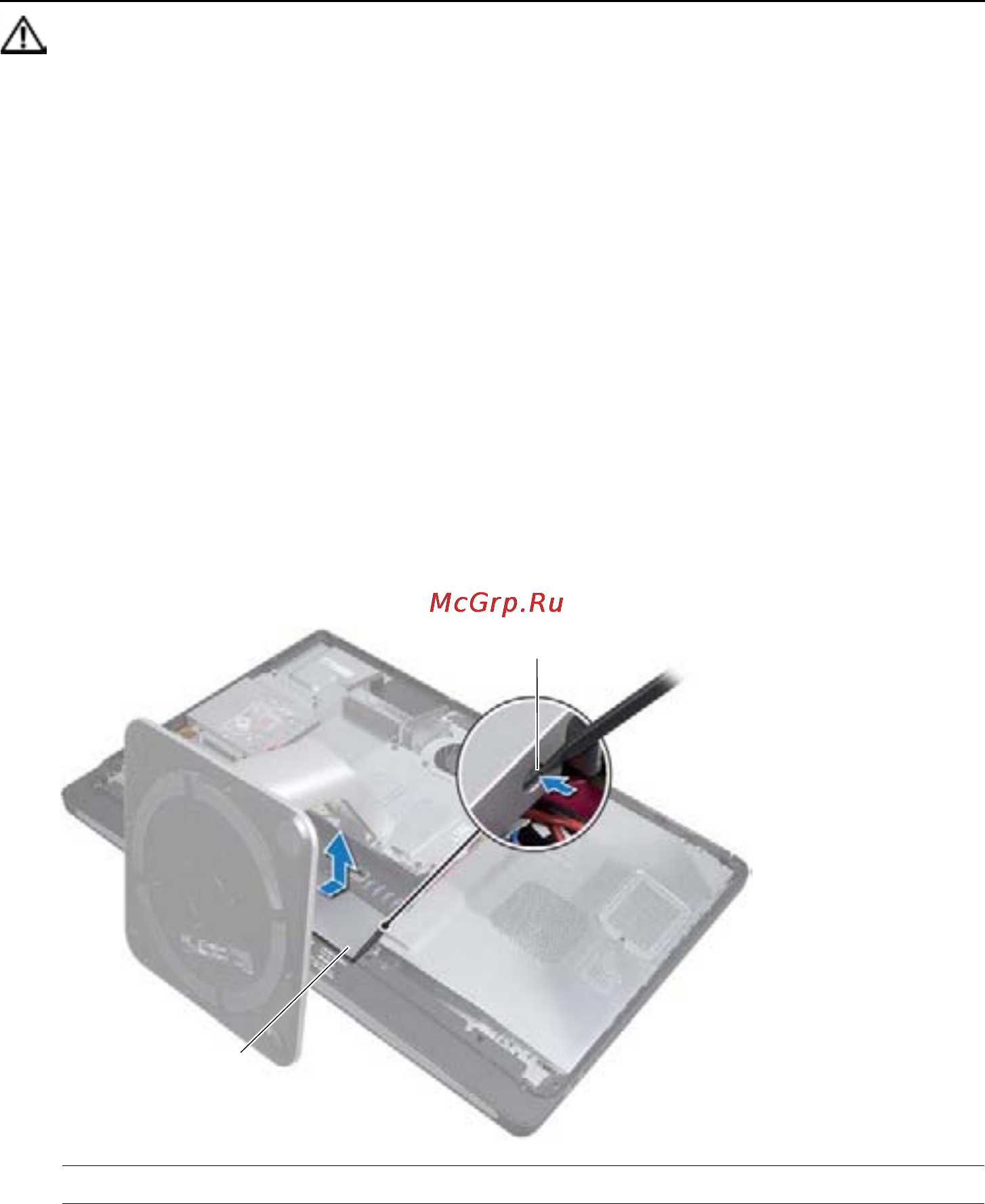

1 Нажатием пластмассовой палочки утопите выступы, чтобы освободить лицевую
панель от крепления к внутреннему каркасу.
2 Сдвиньте лицевую панель к верхней части компьютера, затем приподнимите и
снимите ее с корпуса компьютера.
1 фиксаторы (2) 2 лицевая панель
1
2
