112 | Извлечение системной платы
Последовательность действий
1 Отсоедините следующие кабели от системной платы:
• кабель динамика
• кабель кнопки питания
• кабель преобразователя
• кабель управления настройками громкости и изображения
• кабель передачи данных жесткого диска
• кабель питания жесткого диска
• кабель передачи данных оптического дисковода
• кабель питания оптического дисковода
• кабели главного блока питания и блока питания процессора
• кабель LVDS
• кабель сенсорного экрана
•
кабель вентилятора радиат
ора процессора
• кабель питания дисплея
• кабель камеры
• кабель ИК-приемника
ПРИМЕЧАНИЕ. Информацию о месте расположения разъемов см. в
разделе «Компоненты системной платы» на стр. 16.

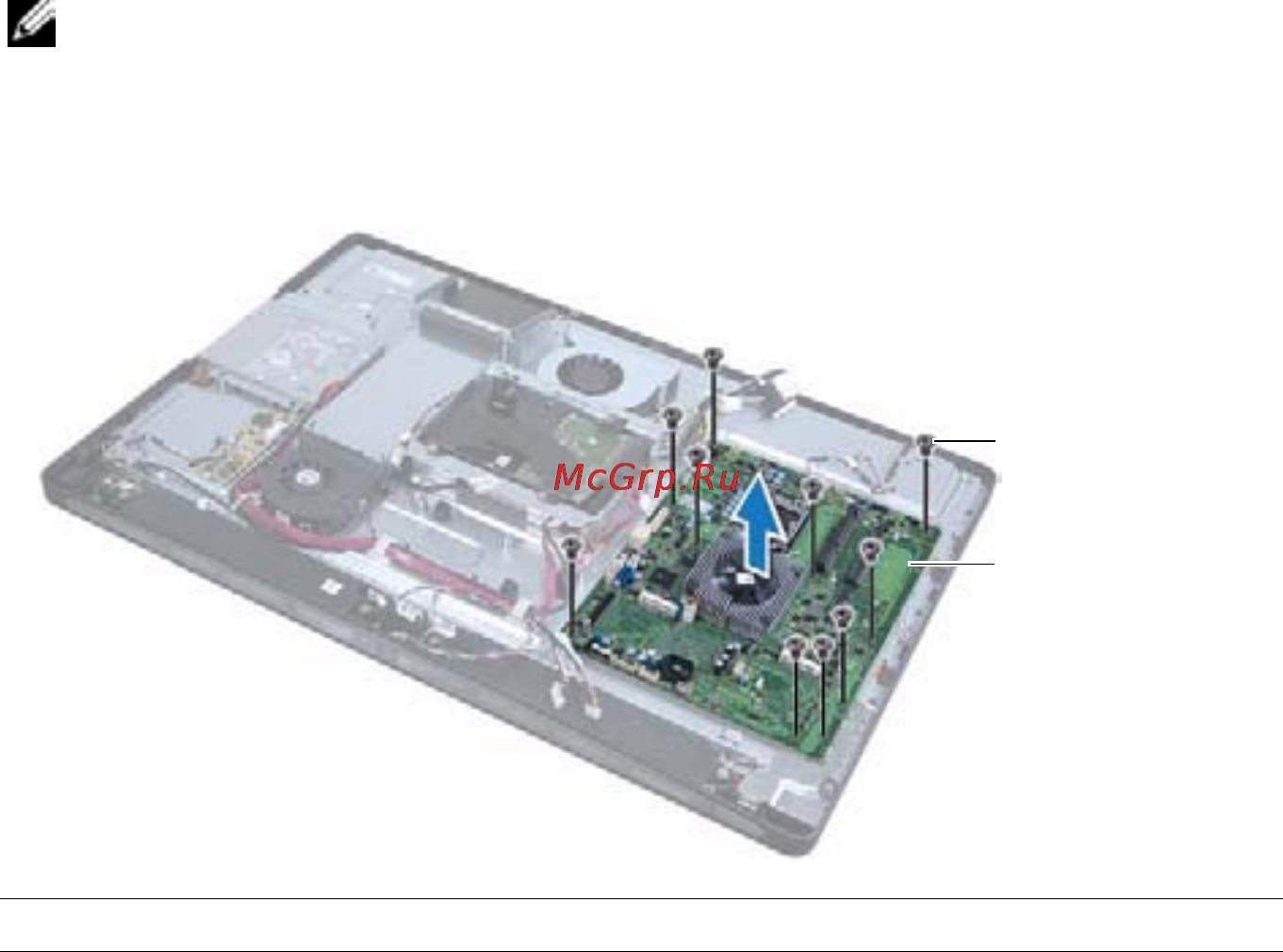

2 Выверните винты, которые крепят системную плату к корпусу компьютера.
3 Приподнимите системную плату и снимите ее с основания компьютера.
1 винты (10) 2 системная плата
1
2
