Извлечение оптического дисковода | 27
8
Извлечение оптического дисковода
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной инфор
мации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1 Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий
1 Выверните винты, которыми оптический дисковод в сборе крепится к корпусу
компьютера.
2 Аккуратно приподнимите оптический дисковод в сборе с корпуса компьютера и
отсоедините разъем кабеля питания и кабеля передачи данных от оптического
дисковода в сборе.

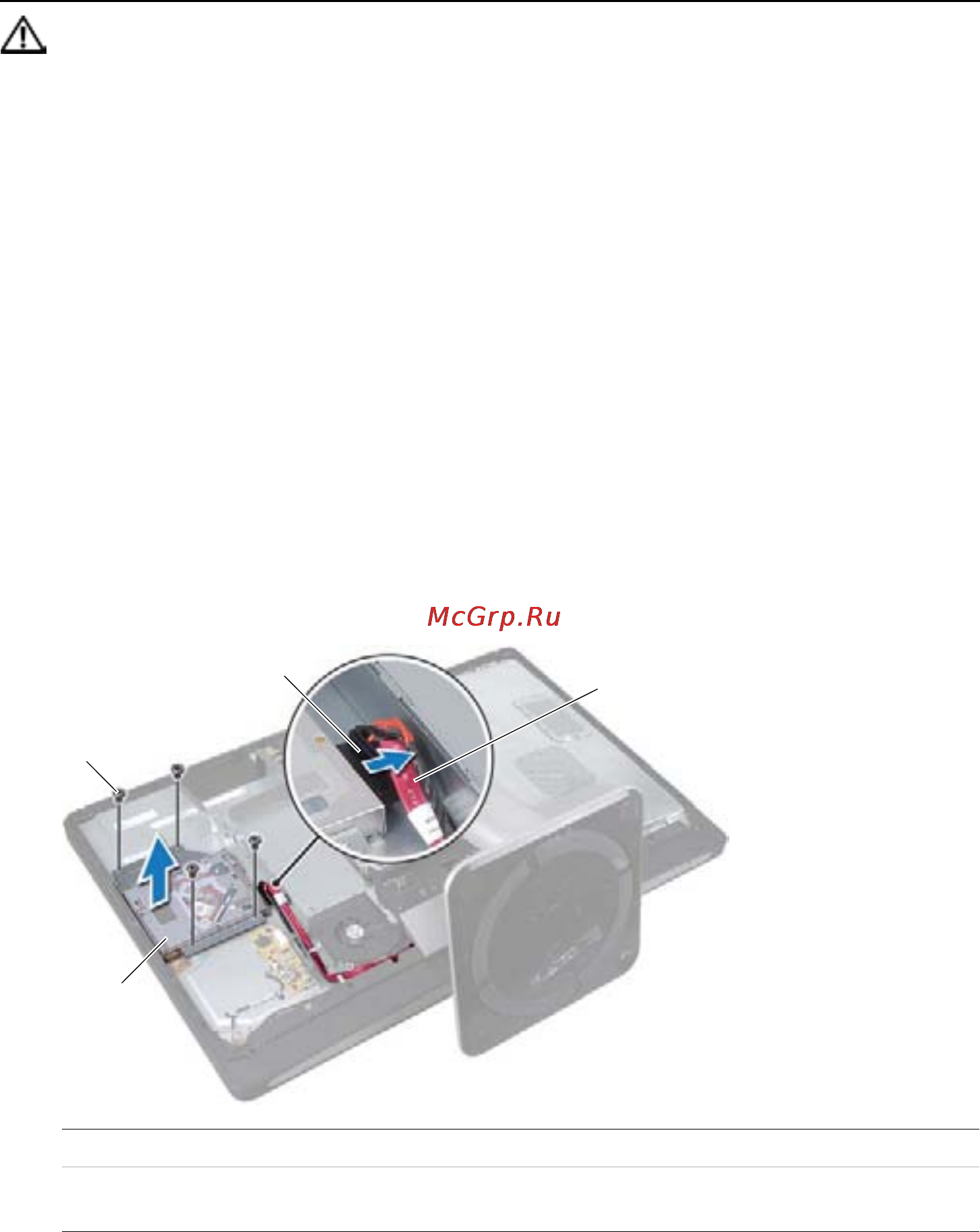

1 оптический дисковод в сборе 2 винты (4)
3 разъем кабеля питания и кабеля
передачи данных
4 кабели питания и передачи данных
3
2
1
4
