Установка процессора

ОСТОРОЖНО! Перед проведением работ с внутренними компонентами

компьютера ознакомьтесь с информацией о мерах предосторожности,

поставляемой с компьютером, и следуйте инструкциям, приведенным в

«Перед началом работы» на стр. 11. По завершении работ с внутренними

компонентами компьютера следуйте инструкциям, приведенным в разделе

«После выполнения работ с внутренними компонентами компьютера» на

стр. 13. Для получения дополнительной инфор

мации о передовом опыте в

области техники безопасности см. веб-страницу, посвященную

соответствию нормативам: dell.com/regulatory_compliance.

Последовательность действий

1 Убедитесь, что рычаг на гнезде процессора до отказа отведен в открытое

положение.

ПРЕДУПРЕЖДЕНИЕ. Необходимо правильно разместить процессор в

гнезде, иначе его можно повредить.

2 Совместите пазы на процессоре с выступами в гнезде процессора.

3 Совместите угол процессора, соответствующий контакту 1, с углом контакта 1

гнезда, а затем вставьте процессор в гнездо.

ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что вые

мка в крышке процессора

расположена под направляющим штырем.

4 Когда процессор полностью установится в гнездо, закройте крышку процессора.

5 Опустите рычажок фиксатора вниз и заведите его под выступ на крышке

процессора.

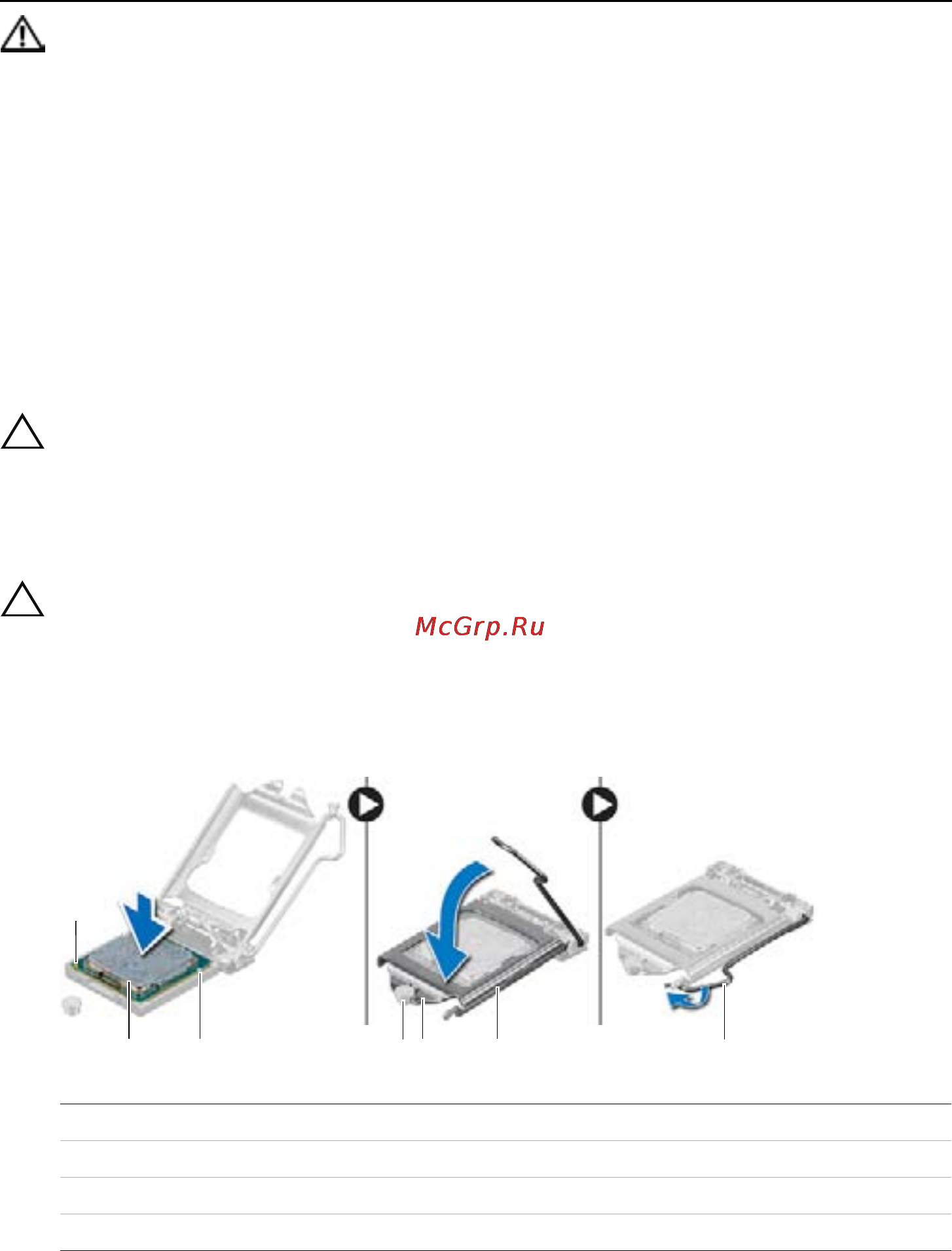

1 указатель контакта «1» процессора 2 процессор

3 направляющие выступы (2) 4 направляющий штырь

5 выемка в крышке процессора 6 крышка процессора

7 рычаг

23 45 6 7
